Ventilateur centrifuge "Hors flux" avec caisson isolé est une référence de la marque Diamond, identifiée sous le modèle CVX/6T. Cette fiche rassemble les informations vérifiées nécessaires pour reconnaître précisément le produit.
Cette référence s’inscrit dans Aspiration - Ventilation > Groupes d'extraction avec flux d'air séparé > Prise directe / Triphasé > PULSE EVO. Les dimensions, puissances, capacités et autres valeurs indiquées ci-dessous reprennent uniquement les données disponibles pour ce modèle exact.

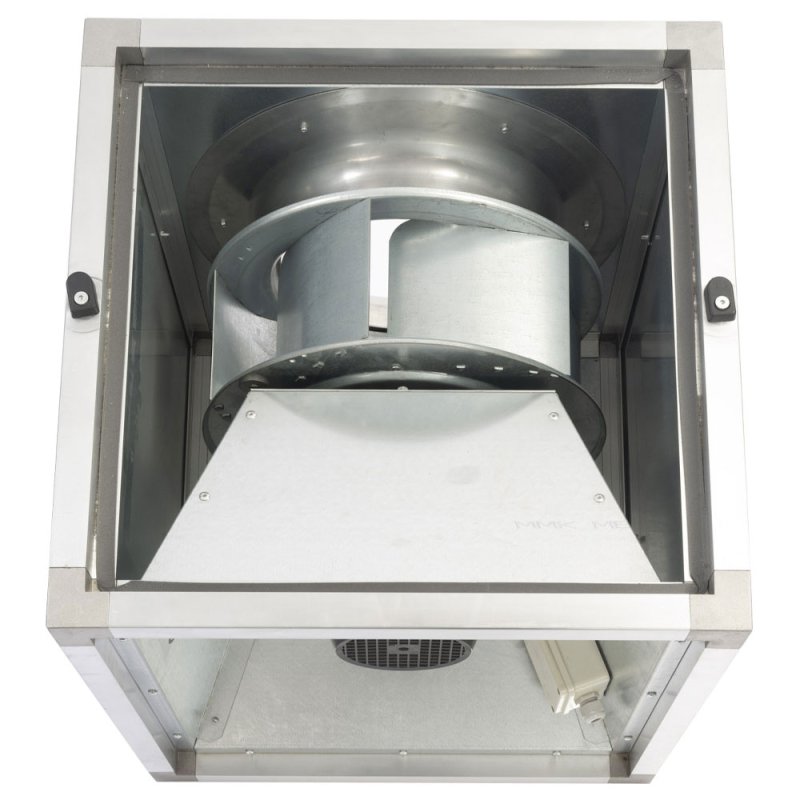

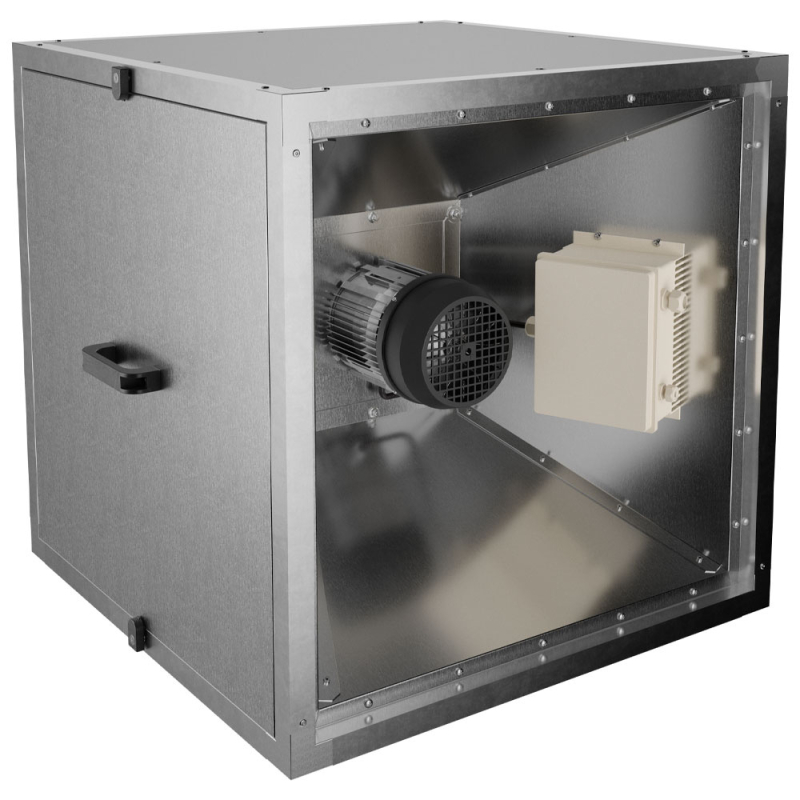

Version triphasée. Entrée d'air prédécoupée de diam. 315 mm. Débit : 4400 m³/h (perte de charge 200 Pa). Caissons de ventilation centrifuges à simple ouïe avec moteur incorporé (température d’utilisation/résistance : -20° à 110°). Profils en aluminium et panneaux d'habillages en tôle galvanisée type "sandwich" avec isolation acoustique de 20mm (mousse polyuréthane). Panneau avec poignée permettant l'accès à la turbine pour un entretien aisé. Zone d’accès moteur ouvert pour inspection S.A.V. Moteur fermé, indice de protection IP54, avec protection thermique (sous boîte étanche). Turbine avec palmes inclinées vers l’arrière. Conforme aux normes CE et à la norme allemande DIN 18869 - T1 selon VDI 2052.
Ventilateur centrifuge "Hors flux" avec caisson isolé : référence Diamond CVX/6T
La sélection de ce produit doit s’appuyer sur sa référence et sur les caractéristiques propres à cette version. Les informations ci-dessous facilitent la comparaison et la préparation du projet sans remplacer les préconisations figurant dans la documentation du fabricant.
Avantages
- Référence clairement identifiée : modèle CVX/6T de la marque Diamond.
- Information produit vérifiée : Version triphasée.
- Encombrement documenté : 700 mm × 700 mm × 700 mm.
- Donnée électrique disponible : puissance 0.75 kW.
Utilisation
- Vérifier que la référence CVX/6T correspond au besoin et à la configuration prévus.
- Contrôler les dimensions, le poids et les raccordements disponibles avant l’installation ou l’intégration.
- Consulter les documents et indications associés au produit pour respecter les conditions d’utilisation du modèle exact.
Pour une utilisation adaptée, il est recommandé de confirmer les contraintes d’implantation et de raccordement à partir des valeurs exactes disponibles sur cette fiche.
Caractéristiques techniques
- Référence : CVX/6T
- Famille : Prise directe / Triphasé
- Gamme : Aspiration - Ventilation
- Sous-gamme : Groupes d'extraction avec flux d'air séparé
- Ligne : PULSE EVO
- Longueur : 700 mm
- Largeur : 700 mm
- Hauteur : 700 mm
- Volume : 0.44 m³
- Poids : 64 kg
- Puissance électrique : 0.75 kW
Pour la livraison et le prix, consultez les conditions affichées pour cette référence. Son utilisation doit rester conforme à sa désignation et à ses caractéristiques vérifiées. Ce produit appartient à la marque Diamond.
