Centrifugale ventilator "Gescheiden luchtflow" met geïsoleerde behuizing - Diamond - CVX/6T

Centrifugale ventilator "Gescheiden luchtflow" met geïsoleerde behuizing is een referentie van het merk Diamond, geïdentificeerd onder model CVX/6T. Deze fiche bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie valt onder Afzuiging - Ventilatie > Extractiegroepen met gescheiden luchtflow > Directe aansluiting / Driekwamen > PULSE EVO. De afmetingen, vermogen, capaciteiten en andere waarden hieronder bevatten uitsluitend de beschikbare gegevens voor dit exacte model.

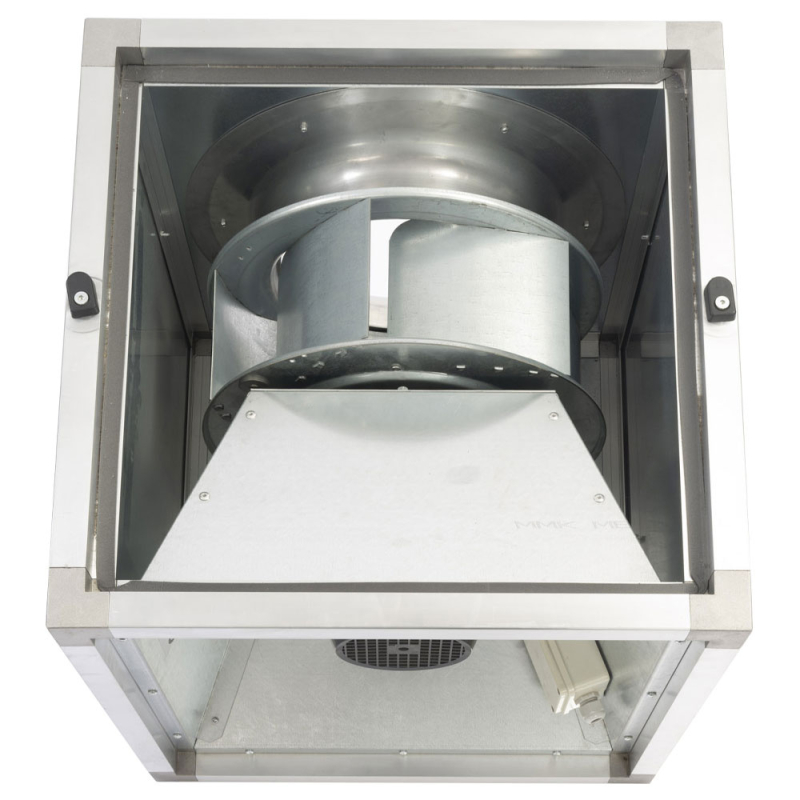

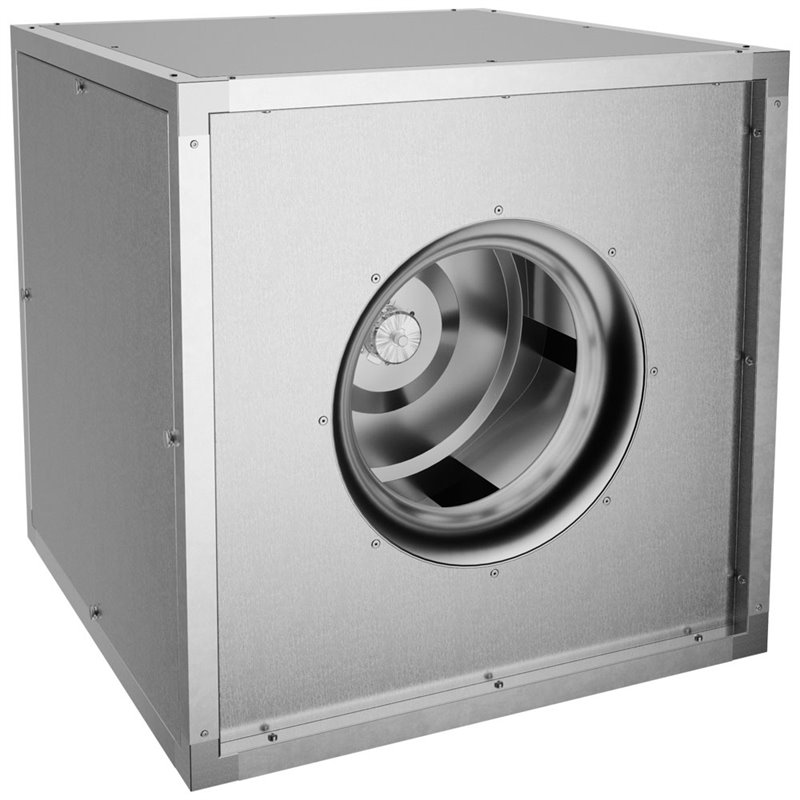

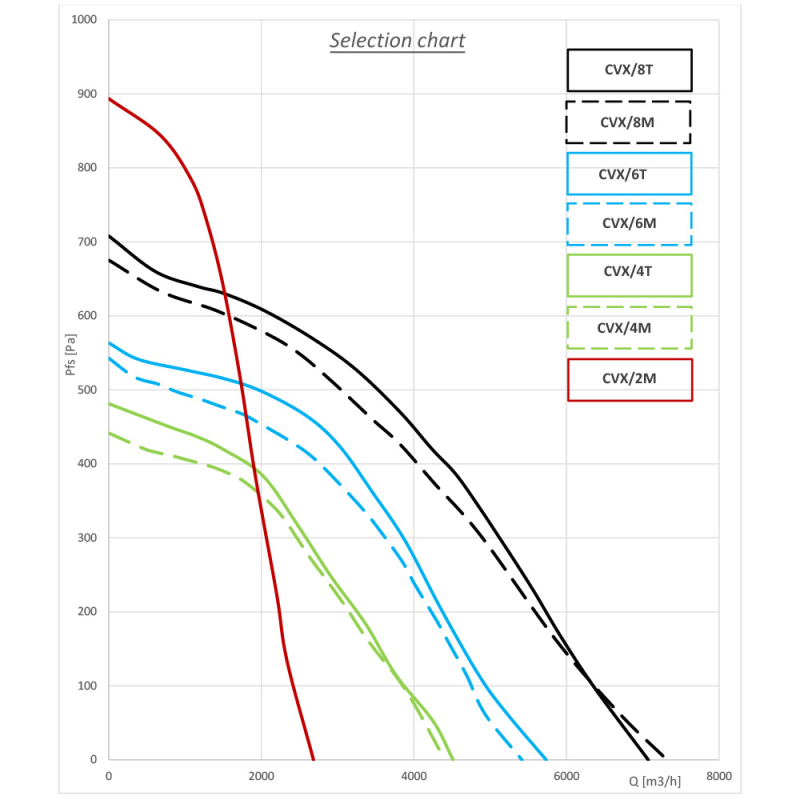

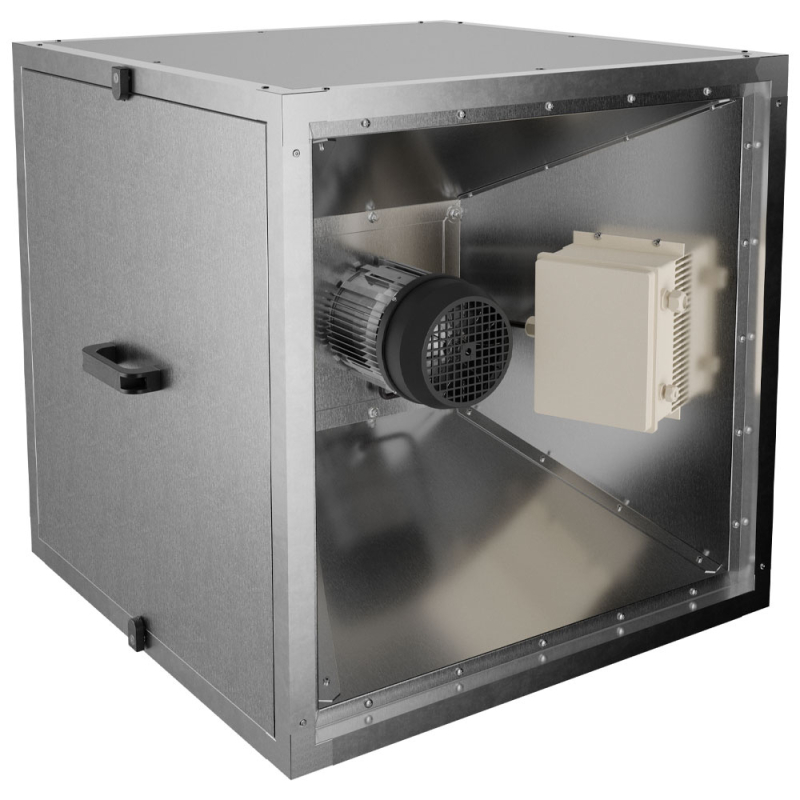

Driekwamen-uitvoering. Luchtinlaatopening vooraf uitgesneden met diam. 315 mm. Debiet: 4400 m³/h (drukval 200 Pa). Centrifugale ventilatiekasten met enkelvoudige openingsschroef en ingebouwde motor (gebruikstemperatuur/weerstand: -20° tot 110°). Aluminium profielen en bekladdingspanelen in gegalvaniseerde staalsplaat type "sandwich" met akoestische isolatie van 20 mm (polyurethaanschuim). Paneel met handgreep voor toegang tot de turbine voor eenvoudig onderhoud. Motortoegangszone open voor inspectie. Gesloten motor, beschermingsgraad IP54, met thermische beveiliging (onder waterdichte doos). Turbine met bladen die naar achteren zijn geneigd. Conform CE-normen en Duitse norm DIN 18869 - T1 volgens VDI 2052.

Centrifugale ventilator "Gescheiden luchtflow" met geïsoleerde behuizing: referentie Diamond CVX/6T

De selectie van dit product moet gebaseerd zijn op de referentie en op de karakteristieken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en projectvoorbereiding zonder de aanbevelingen in de fabrikantsdocumentatie te vervangen.

Voordelen

• Duidelijk geïdentificeerde referentie: model CVX/6T van het merk Diamond.
• Geverifieerde productinformatie: Driekwamen-uitvoering.
• Gedocumenteerde afmetingen: 700 mm × 700 mm × 700 mm.
• Beschikbare elektrische gegevens: vermogen 0,75 kW.

Gebruik

• Controleer of de referentie CVX/6T overeenkomt met de behofte en geplande configuratie.
• Controleer de afmetingen, het gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen bij het product om aan de gebruiksvoorwaarden van het exacte model te voldoen.

Voor passend gebruik wordt aanbevolen om de installatiebeperking en aansluitingsvereisten aan de hand van de exacte waarden op deze fiche te bevestigen.

Technische kenmerken

• Referentie: CVX/6T
• EAN: 5407011593661
• Familie: Directe aansluiting / Driekwamen
• Serie: Afzuiging - Ventilatie
• Subserie: Extractiegroepen met gescheiden luchtflow
• Lijn: PULSE EVO
• Lengte: 700 mm
• Breedte: 700 mm
• Hoogte: 700 mm
• Volume: 0,44 m³
• Gewicht: 64 kg
• Elektrisch vermogen: 0,75 kW

Voor levering en prijs raadpleegt u de voorwaarden vermeld voor deze referentie. Het gebruik moet conform blijven aan de aanduiding en geverifieerde kenmerken. Dit product is van het merk Diamond.
