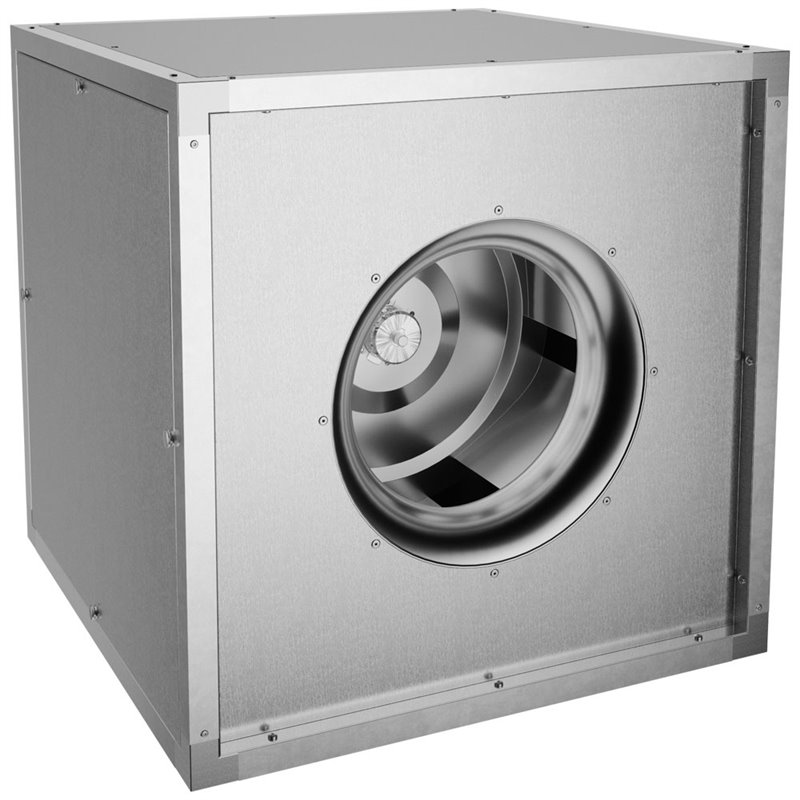

Centrifugale ventilator "Buiten flux" met geïsoleerde behuizing - Diamond - CVX/8T

Centrifugale ventilator "Buiten flux" met geïsoleerde behuizing is een referentie van het merk Diamond, aangeduid met model CVX/8T. Deze fiche bevat de geverifieerde informatie die nodig is om het product nauwkeurig te identificeren.

Deze referentie valt onder Afzuiging - Ventilatie > Extractiegroepen met gescheiden luchtstroom > Directe aansluiting / Driefasig > PULSE EVO. De afmetingen, vermogenswaarden, capaciteiten en andere waarden hieronder geven alleen de beschikbare gegevens voor dit exacte model.

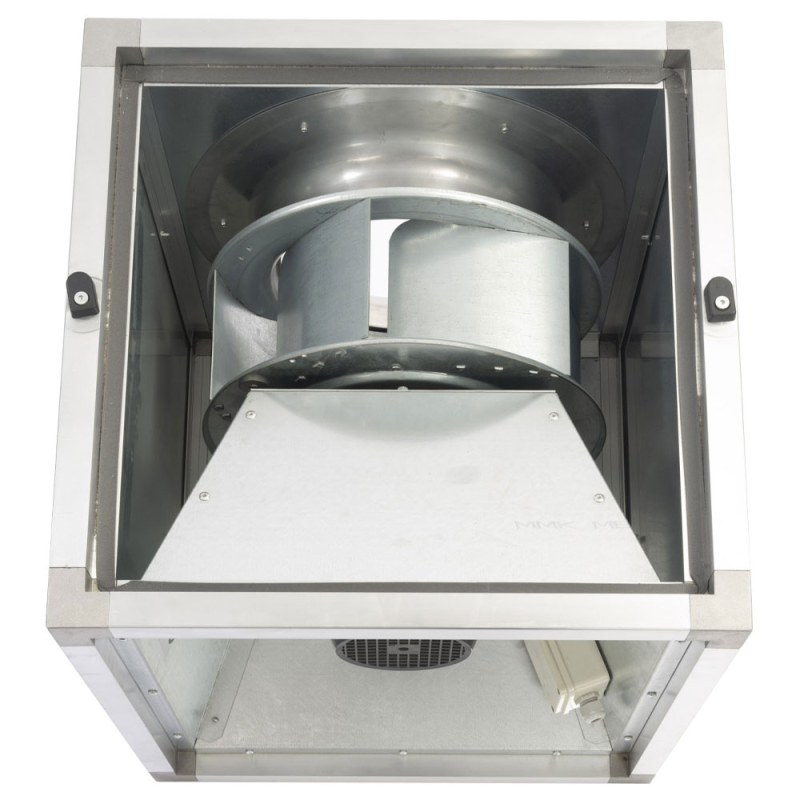

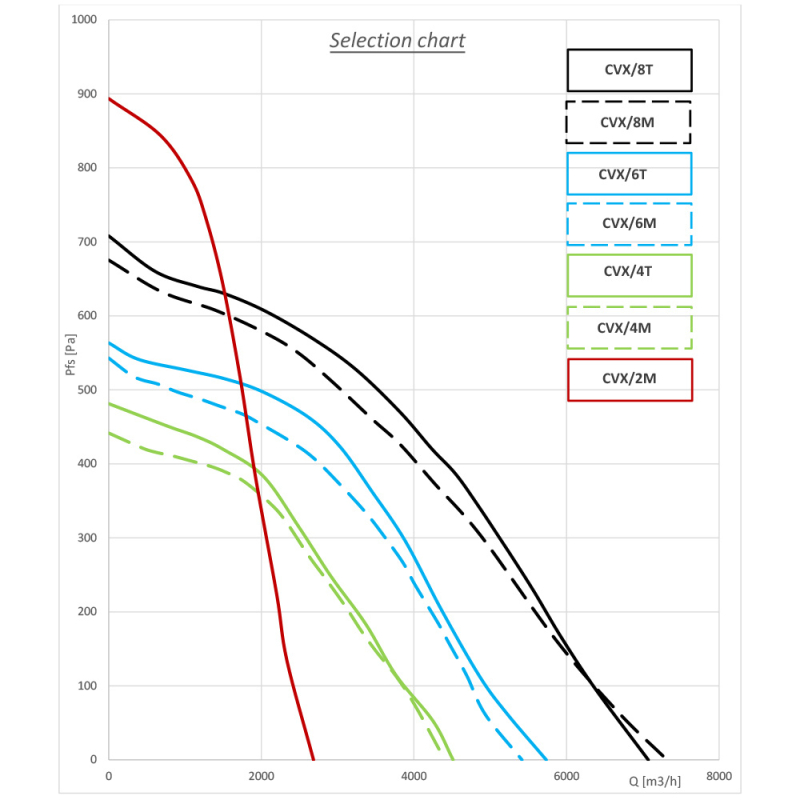

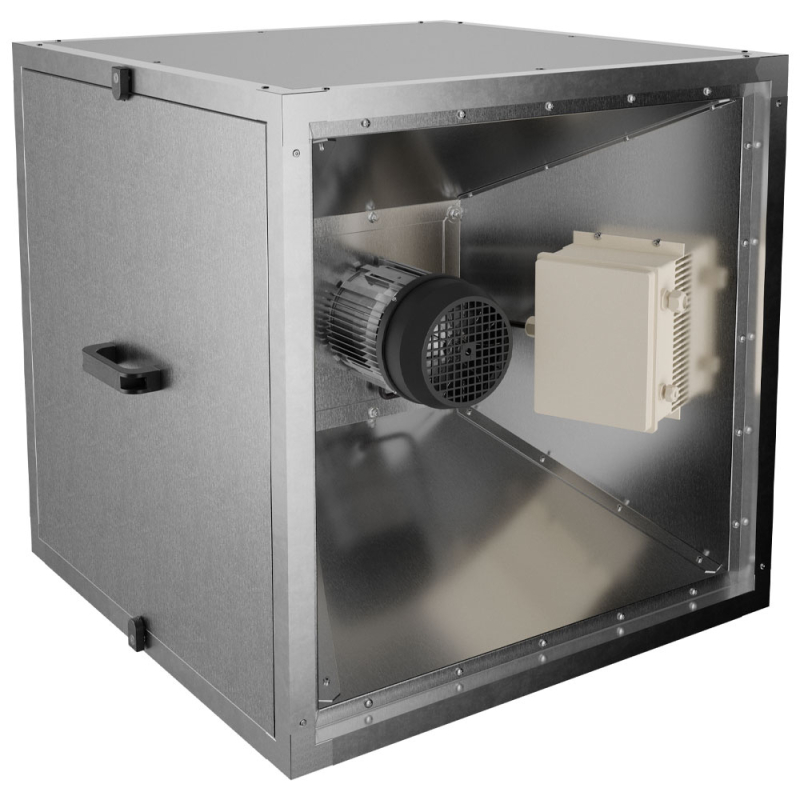

Driefasige versie. Luchtinlaat voorgesneden met diameter 350 mm. Debiet: 5800 m³/h (drukval 200 Pa). Centrifugale ventilatiekasten met enkele tuitlopening met ingebouwde motor (gebruikstemperatuur/weerstand: -20° tot 110°). Aluminium profielen en bekleidingspanelen in gegalvaniseerde platen type "sandwich" met akoestische isolatie van 20 mm (polyurethaanschuim). Paneel met handvat voor toegang tot de turbine voor eenvoudig onderhoud. Motortoegansgebied open voor inspectie klantendienst. Gesloten motor, beschermingsgraad IP54, met thermische beveiliging (onder hermetische doos). Turbine met naar achteren hellende bladen. Conform CE-normen en Duitse norm DIN 18869 - T1 volgens VDI 2052.

Centrifugale ventilator "Buiten flux" met geïsoleerde behuizing: referentie Diamond CVX/8T

De selectie van dit product moet gebaseerd zijn op de referentie en de karakteristieken van deze versie. De informatie hieronder vergemakkelijkt de vergelijking en projectvoorbereiding zonder de aanbevelingen in de fabricagedocumentatie te vervangen.

Voordelen

• Duidelijk geïdentificeerde referentie: model CVX/8T van het merk Diamond.
• Geverifieerde productinformatie: Driefasige versie.
• Gedocumenteerde inbouwmaten: 700 mm × 700 mm × 700 mm.
• Beschikbare elektrische gegevens: vermogen 1 kW.

Gebruik

• Controleer of de referentie CVX/8T overeenkomt met de behoefte en geplande configuratie.
• Controleer de afmetingen, het gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen bij het product om te voldoen aan de gebruiksvoorwaarden van het exacte model.

Voor passend gebruik wordt aanbevolen de installatiebeperking en aansluitingsvoorwaarden te bevestigen op basis van de exacte waarden op deze fiche.

Technische specificaties

• Referentie: CVX/8T
• EAN: 5407011593685
• Familie: Directe aansluiting / Driefasig
• Serie: Afzuiging - Ventilatie
• Subserie: Extractiegroepen met gescheiden luchtstroom
• Lijn: PULSE EVO
• Lengte: 700 mm
• Breedte: 700 mm
• Hoogte: 700 mm
• Volume: 0.44 m³
• Gewicht: 73 kg
• Elektrisch vermogen: 1 kW

Voor levering en prijs raadpleegt u de voorwaarden voor deze referentie. Het gebruik ervan moet conform de aanduiding en geverifieerde karakteristieken blijven. Dit product is van het merk Diamond.
