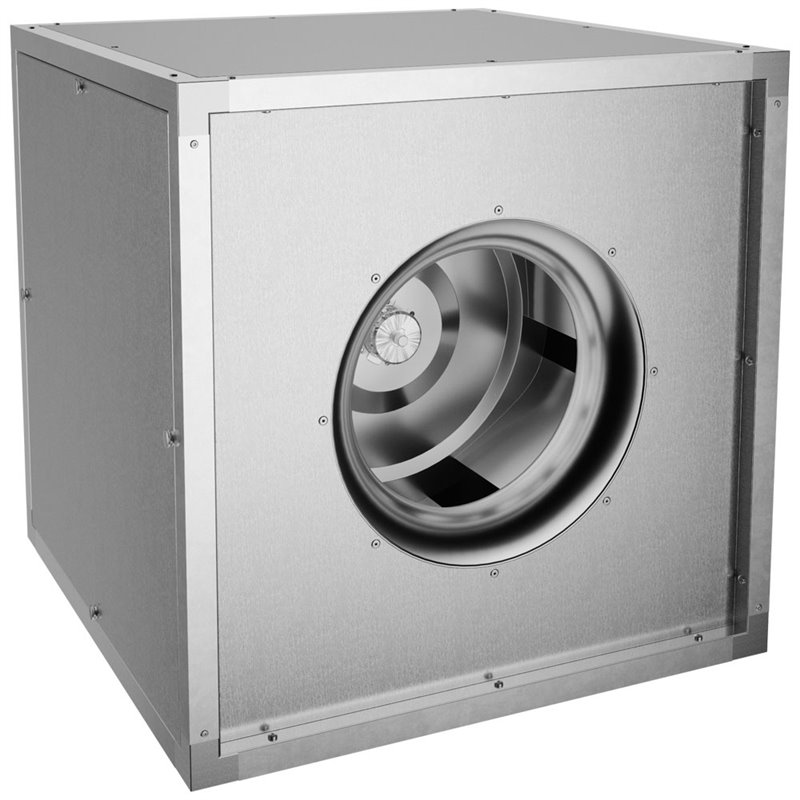

Centrifugale ventilator "Directe afvoer" met geïsoleerde behuizing - Diamond - CVX/8M

Ref.CVX/8M EAN5407011593678
Centrifugale ventilator "Directe afvoer" met geïsoleerde behuizing is een referentie van het merk Diamond, model CVX/8M. Deze fiche bevat de officiële technische gegevens voor nauwkeurige identificatie en selectie. Deze referentie behoort tot de PULSE EVO-serie.
Breedte
700 mm
Gewicht
73 kg
Lengte
700 mm
Hoogte
700 mm
Puissance électrique
1 kW
Volume
0.44 m³
14 dagen bedenktijd
Verzending binnen 24/48u
Betalen in 3 of 4 keer
1 jaar garantie

Technische specificaties

Breedte
700 mm
Gewicht
73 kg
Lengte
700 mm
Hoogte
700 mm
Puissance électrique
1 kW
Volume
0.44 m³

Centrifugale ventilator "Directe afvoer" met geïsoleerde behuizing is een referentie van het merk Diamond, aangeduid met model CVX/8M. Deze fiche bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie valt onder Afzuiging - Ventilatie > Extractiegroepen met gescheiden luchtstroom > Directe afvoer / Eenfasig > PULSE EVO. De afmetingen, vermogen, capaciteiten en andere waarden hieronder bevatten uitsluitend de beschikbare gegevens voor dit exacte model.

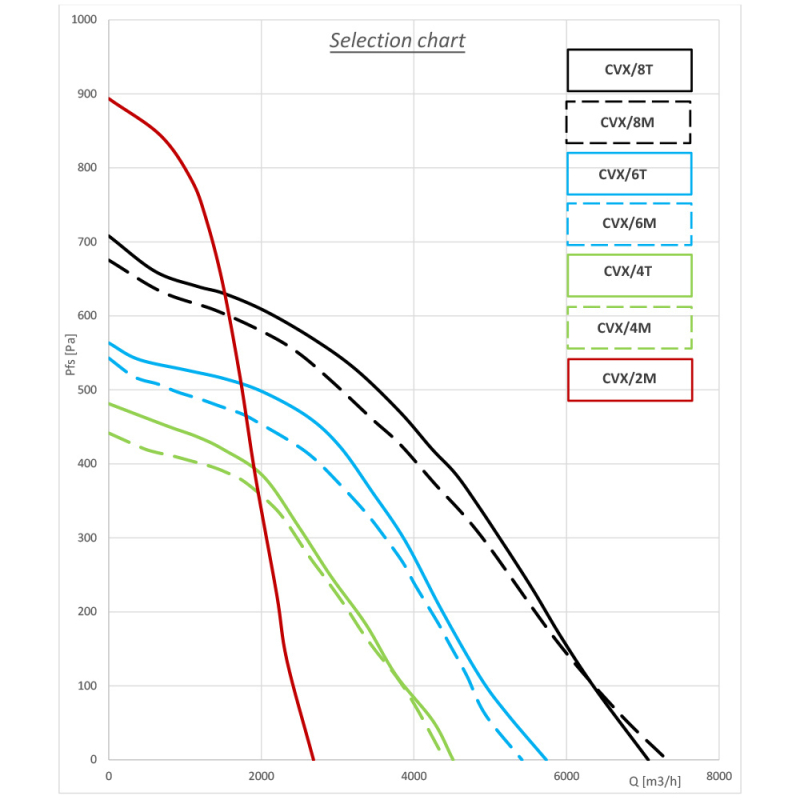

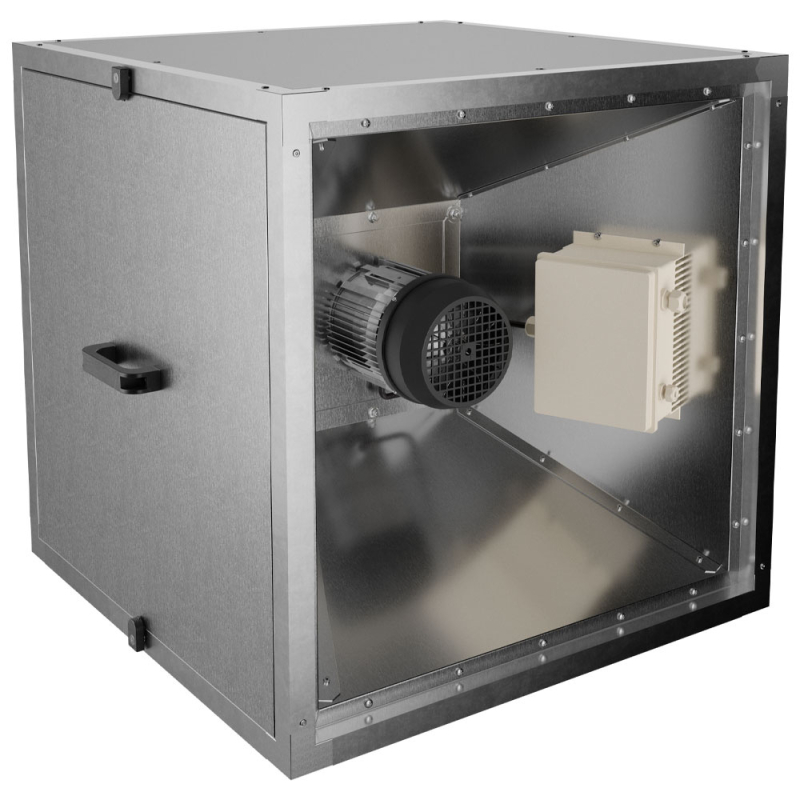

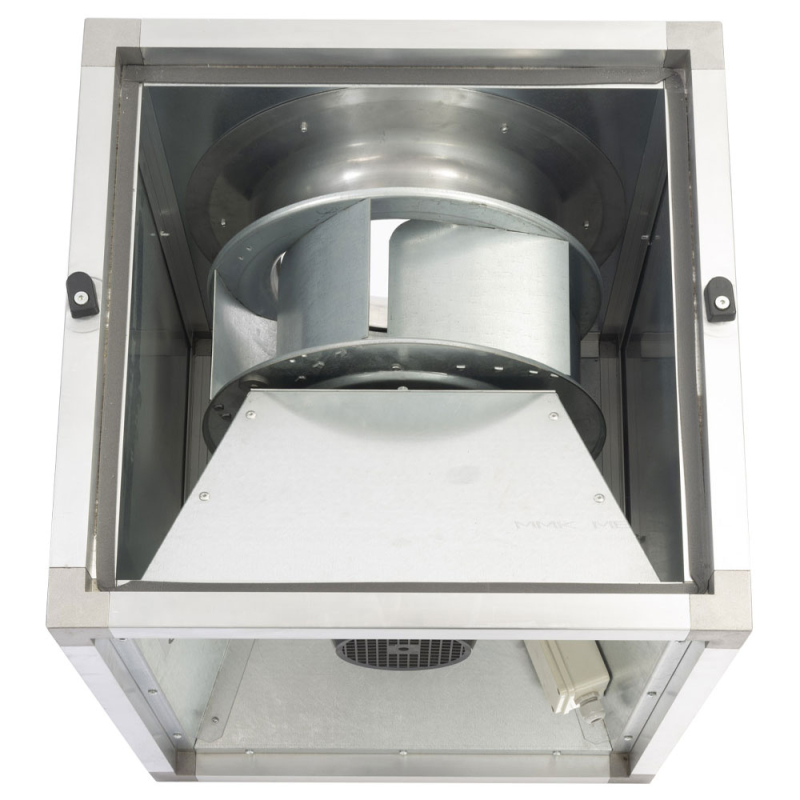

Eenfasige uitvoering. Vooraf gesneden luchtinlaat met diameter 350 mm. Debiet: 5600 m³/h (drukval 200 Pa). Centrifugale ventilatiekasten met enkele inlaatopening met ingebouwde motor (gebruikstemperatuur/bestendigheid: -20° tot 110°). Aluminium profielen en bekladdingspanelen van gegalvaniseerd plaatwerk type "sandwich" met 20 mm akoestische isolatie (polyurethaan-schuim). Paneel met handgreep voor toegang tot de turbine voor eenvoudig onderhoud. Open motortoegangzone voor inspectie SAV. Gesloten motor, beschermingsgraad IP54, met thermische beveiliging (onder waterdichte behuizing). Turbine met bladen die naar achteren zijn gericht. Conform CE-normen en Duitse norm DIN 18869 - T1 volgens VDI 2052.

Centrifugale ventilator "Directe afvoer" met geïsoleerde behuizing: referentie Diamond CVX/8M

De selectie van dit product moet gebaseerd zijn op de referentie en de specifieke karakteristieken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en voorbereiding van het project zonder de aanbevelingen uit de fabricagsdocumentatie te vervangen.

Voordelen

  • Duidelijk geïdentificeerde referentie: model CVX/8M van het merk Diamond.
  • Geverifieerde productinformatie: Eenfasige uitvoering.
  • Gedocumenteerde inbouwruimte: 700 mm × 700 mm × 700 mm.
  • Beschikbare elektrische gegevens: vermogen 1 kW.

Gebruik

  • Controleren dat de referentie CVX/8M overeenkomt met de behoefte en de voorziene configuratie.
  • Controleer de afmetingen, gewicht en beschikbare aansluitingen vóór installatie of integratie.
  • Raadpleeg de documenten en aanwijzingen die bij het product horen om de gebruiksvoorwaarden van het exacte model na te leven.

Voor een geschikt gebruik wordt aanbevolen de installatievoorwaarden en aansluitingen te bevestigen op basis van de exacte waarden op deze fiche.

Technische specificaties

  • Referentie: CVX/8M
  • Familie: Directe afvoer / Eenfasig
  • Serie: Afzuiging - Ventilatie
  • Subserie: Extractiegroepen met gescheiden luchtstroom
  • Lijn: PULSE EVO
  • Lengte: 700 mm
  • Breedte: 700 mm
  • Hoogte: 700 mm
  • Volume: 0.44 m³
  • Gewicht: 73 kg
  • Elektrisch vermogen: 1 kW

Voor levering en prijs raadpleegt u de voorwaarden die voor deze referentie worden weergegeven. Het gebruik ervan moet in overeenstemming blijven met de aanduiding en de geverifieerde karakteristieken. Dit product is van het merk Diamond.
