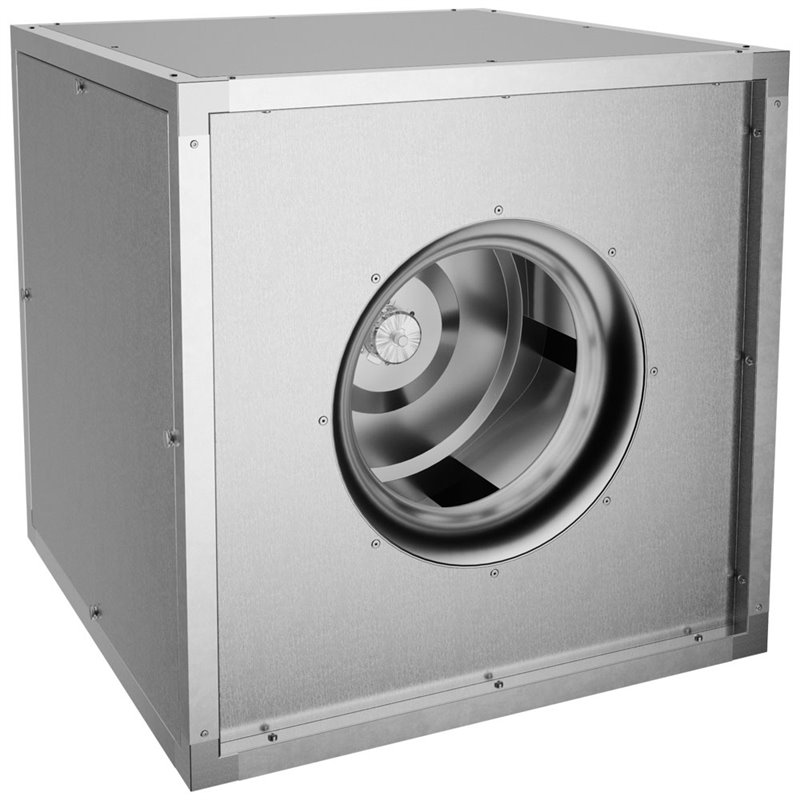

Centrifugale ventilator "Buitenluchttoevoer" met geïsoleerde behuizing - Diamond - CVX/6M

Centrifugale ventilator "Buitenluchttoevoer" met geïsoleerde behuizing is een referentie van het merk Diamond, aangeduid met model CVX/6M. Dit productblad bevat de geverifieerde informatie die nodig is om het product nauwkeurig te identificeren.

Deze referentie valt onder Afzuiging - Ventilatie > Extractiegroepen met gescheiden luchtdoorvoer > Rechtstreekse aansluiting / Eenfasig > PULSE EVO. De hieronder aangegeven afmetingen, vermogens, capaciteiten en overige waarden bevatten alleen de beschikbare gegevens voor dit exacte model.

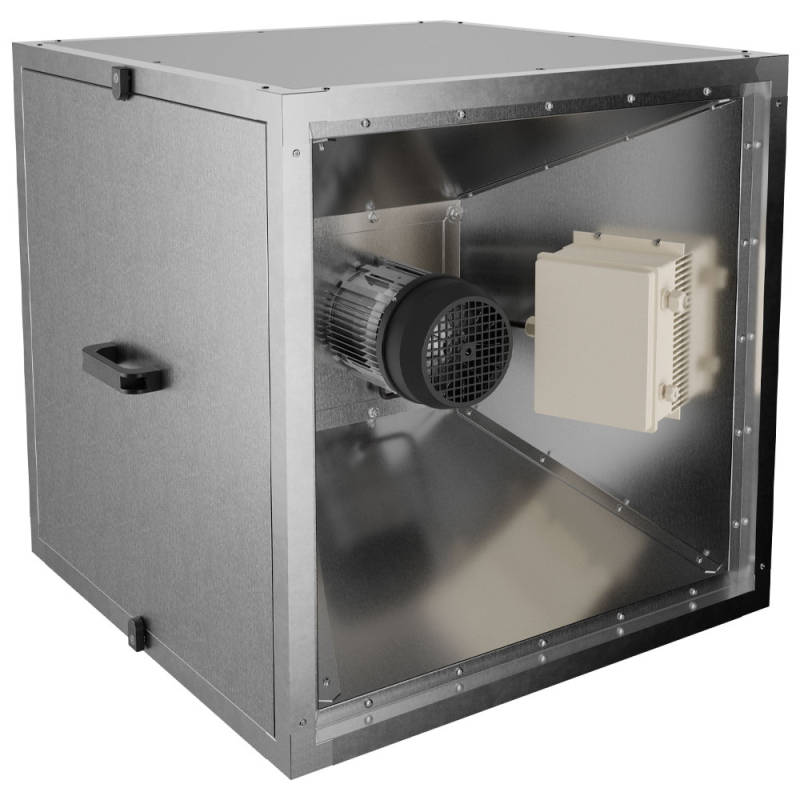

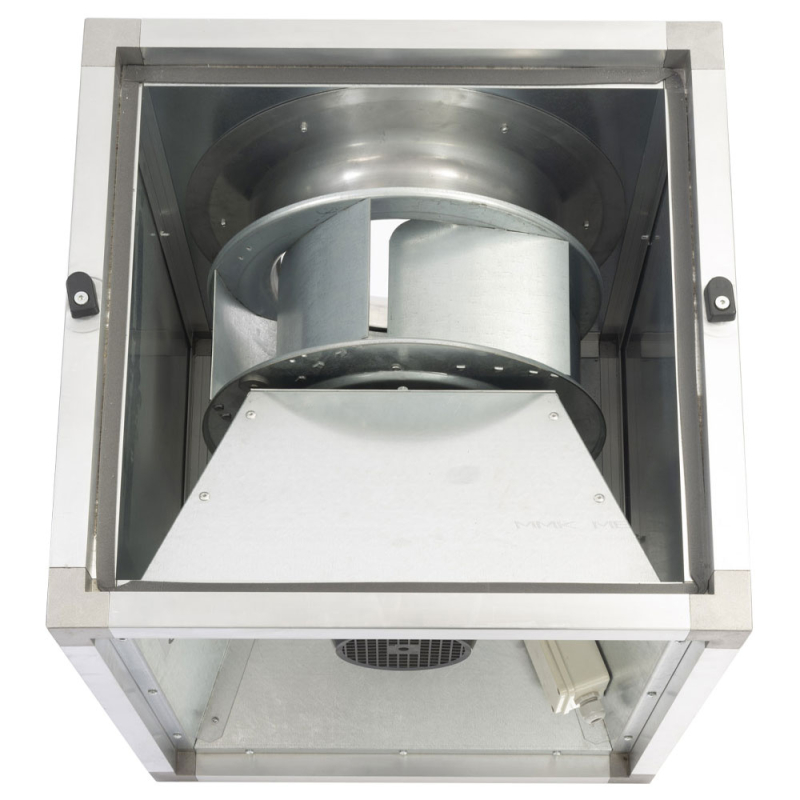

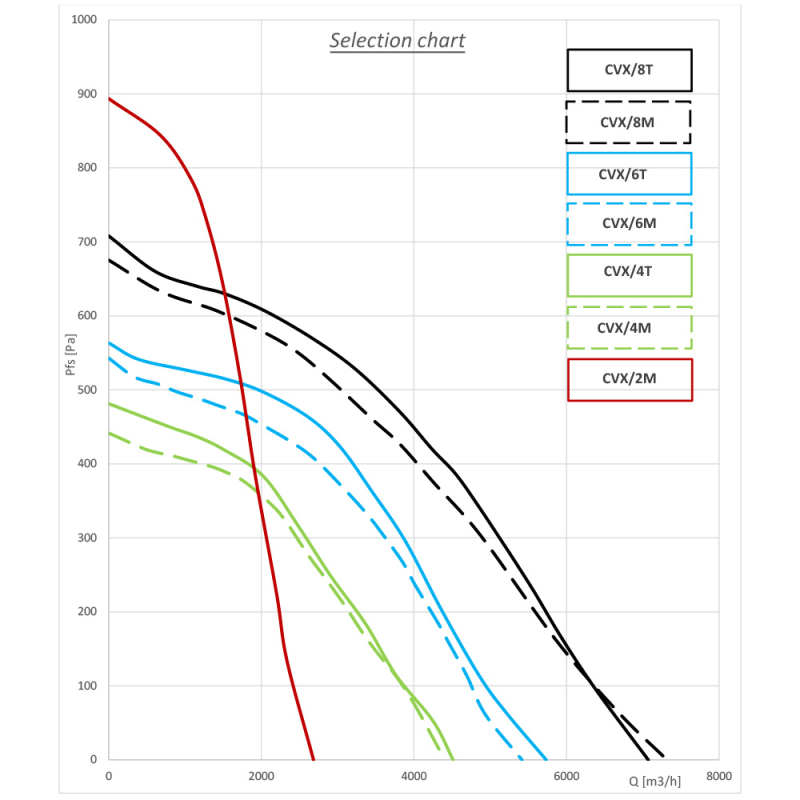

Eenfasige uitvoering. Luchtinlaatopening vooraf uitgesneden met diameter 315 mm. Debiet: 4200 m³/h (drukval 200 Pa). Centrifugale ventilatiekasten met enkele zuigaanzuiging en ingebouwde motor (gebruiks-/weerstandstemperatuur: -20° tot 110°). Aluminium profielen en bekladdingspanelen van gegalvaniseerde plaat type "sandwich" met akoestische isolatie van 20 mm (polyurethaanschuim). Paneel met handgreep voor toegang tot de turbine voor eenvoudig onderhoud. Motortoeganszone geopend voor inspectie. Gesloten motor, beschermingsgraad IP54, met thermische beveiliging (onder waterdichte doos). Turbine met naar achteren hellende bladen. Conform CE-normen en Duitse norm DIN 18869 - T1 volgens VDI 2052.

Centrifugale ventilator "Buitenluchttoevoer" met geïsoleerde behuizing: Diamond-referentie CVX/6M

De selectie van dit product moet gebaseerd zijn op de referentie en de karakteristieken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en projectvoorbereiding zonder de aanbevelingen in de documentatie van de fabrikant te vervangen.

Voordelen

• Duidelijk geïdentificeerde referentie: model CVX/6M van het merk Diamond.
• Geverifieerde productinformatie: Eenfasige uitvoering.
• Gedocumenteerde inbouwruimte: 700 mm × 700 mm × 700 mm.
• Beschikbare elektrische gegevens: vermogen 0,65 kW.

Gebruik

• Controleer dat de referentie CVX/6M overeenkomt met de behoeften en de geplande configuratie.
• Controleer de afmetingen, gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen die bij het product horen om de gebruiksvoorwaarden van het exacte model na te leven.

Voor goed gebruik wordt aanbevolen de installatiebeperking en aansluitingsvoorwaarden te bevestigen op basis van de exacte waarden op dit productblad.

Technische gegevens

• Referentie: CVX/6M
• EAN: 5407011593654
• Familie: Rechtstreekse aansluiting / Eenfasig
• Serie: Afzuiging - Ventilatie
• Subserie: Extractiegroepen met gescheiden luchtdoorvoer
• Lijn: PULSE EVO
• Lengte: 700 mm
• Breedte: 700 mm
• Hoogte: 700 mm
• Volume: 0,44 m³
• Gewicht: 64 kg
• Elektrisch vermogen: 0,65 kW

Voor levering en prijs raadpleegt u de voorwaarden die voor deze referentie worden weergegeven. Het gebruik ervan moet conform zijn met de aanduiding en geverifieerde kenmerken. Dit product is van het merk Diamond.
