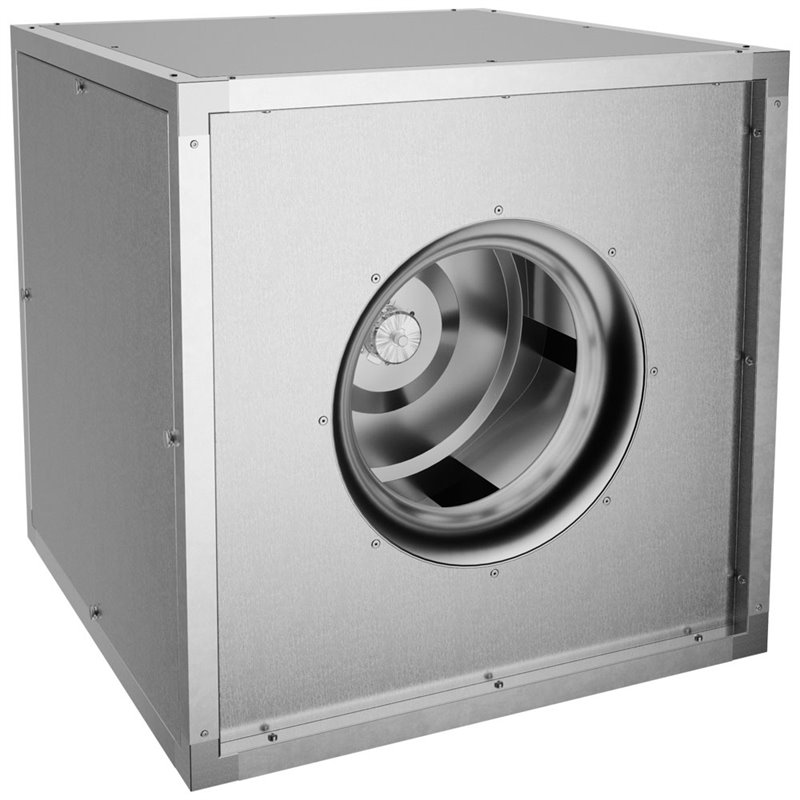

Centrifugale ventilator "Buiten-flux" met geïsoleerde behuizing - Diamond - CVX/4T

Centrifugale ventilator "Buiten-flux" met geïsoleerde behuizing is een referentie van het merk Diamond, geïdentificeerd onder het model CVX/4T. Deze fiche bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie valt onder Afzuiging - Ventilatie > Extractiegroepen met gescheiden luchtflow > Directe aansluiting / Drievoudig > PULSE EVO. De onderstaande afmetingen, vermogensniveaus, capaciteiten en andere waarden bevatten uitsluitend de beschikbare gegevens voor dit exacte model.

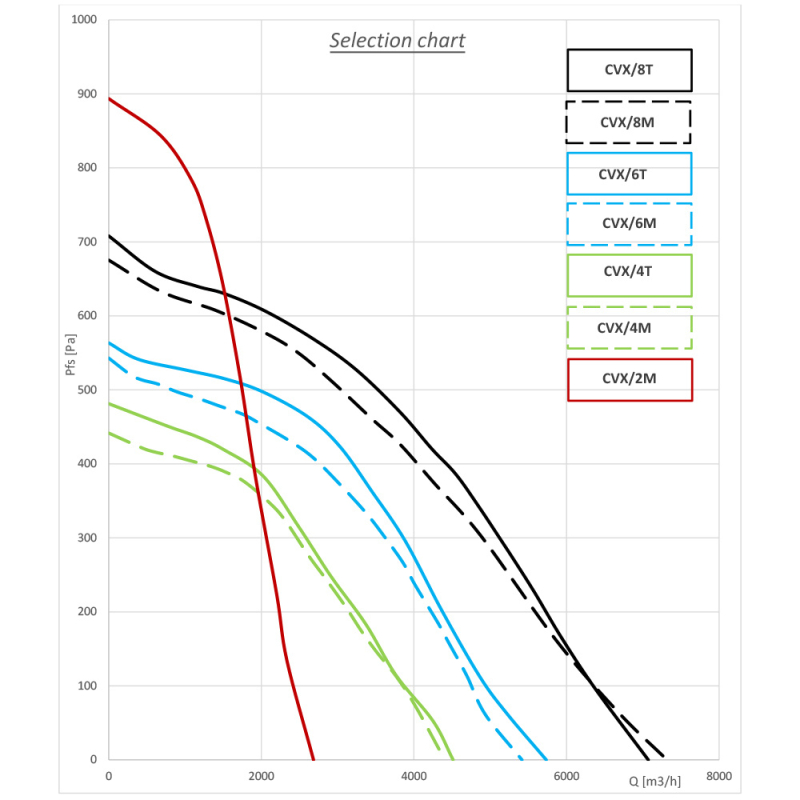

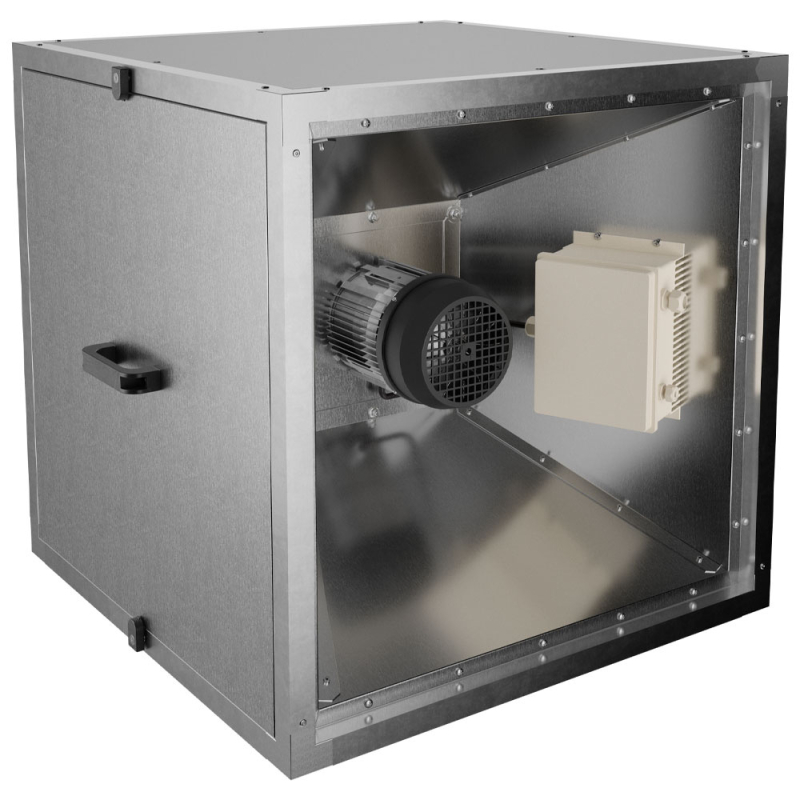

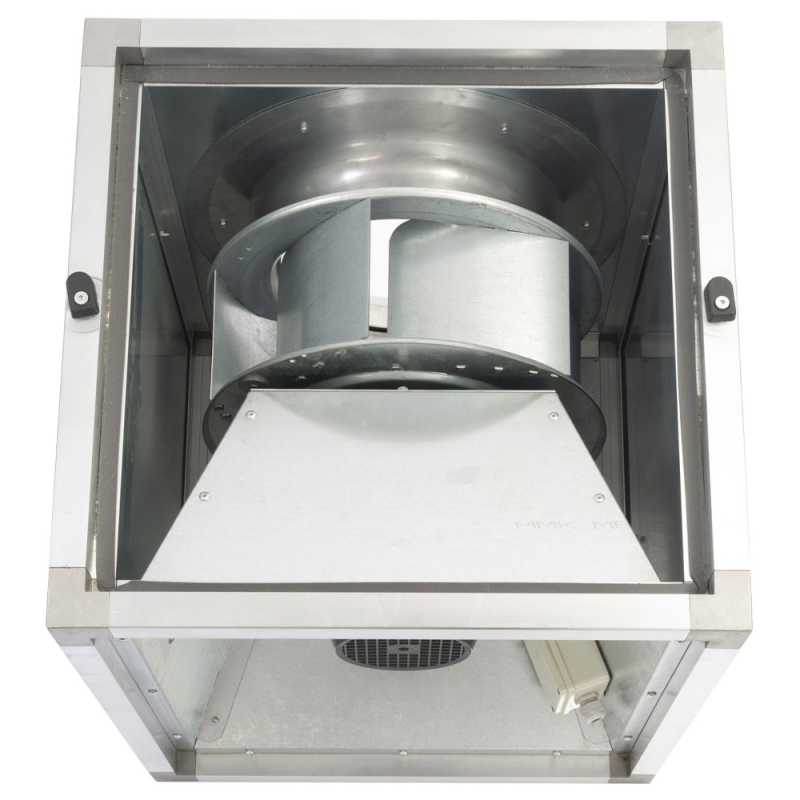

Drievoudige uitvoering. Luchtinlaatopening voorgesneden diam. 250 mm. Debiet: 3400 m³/h (drukval 200 Pa). Centrifugale ventilatiekasten met enkele inlaat en ingebouwde motor (gebruikstemperatuur/weerstand: -20° tot 110°). Aluminiumprofilen en bekladdingspanelen van gegalvaniseerd plaatwerk type "sandwich" met akoestische isolatie van 20 mm (polyurethaanschuim). Paneel met handvat voor toegang tot turbine voor eenvoudig onderhoud. Geopende motortoegangzone voor inspectie. Gesloten motor, beschermingsgraad IP54, met thermische beveiliging (onder waterdichte behuizing). Turbine met achterwaarts hellende bladen. Conform CE-normen en Duitse norm DIN 18869 - T1 volgens VDI 2052.

Centrifugale ventilator "Buiten-flux" met geïsoleerde behuizing: referentie Diamond CVX/4T

De selectie van dit product moet gebaseerd zijn op de referentie en de kenmerken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en voorbereiding van het project zonder de aanbevelingen in de fabricagedocumentatie te vervangen.

Voordelen

• Duidelijk geïdentificeerde referentie: model CVX/4T van het merk Diamond.
• Geverifieerde productinformatie: Drievoudige uitvoering.
• Gedocumenteerde afmetingen: 560 mm × 560 mm × 560 mm.
• Beschikbare elektrische gegevens: vermogen 0.42 kW.

Gebruik

• Verifiëren dat de referentie CVX/4T aansluit bij de behoefte en de beoogde configuratie.
• Controleer de afmetingen, het gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en instructies die bij het product horen om te voldoen aan de gebruiksvoorwaarden van dit exacte model.

Voor passend gebruik wordt aanbevolen de plaatsingsbeperkingen en aansluitingsvereisten te bevestigen op basis van de exacte waarden op deze fiche.

Technische kenmerken

• Referentie: CVX/4T
• EAN: 5407011593647
• Familie: Directe aansluiting / Drievoudig
• Lijn: Afzuiging - Ventilatie
• Sublijn: Extractiegroepen met gescheiden luchtflow
• Serie: PULSE EVO
• Lengte: 560 mm
• Breedte: 560 mm
• Hoogte: 560 mm
• Volume: 0.39 m³
• Gewicht: 50 kg
• Elektrisch vermogen: 0.42 kW

Voor de levering en prijs raadpleegt u de voorwaarden die voor deze referentie worden weergegeven. Het gebruik ervan moet conform zijn aan de benaming en geverifieerde kenmerken. Dit product is van het merk Diamond.
