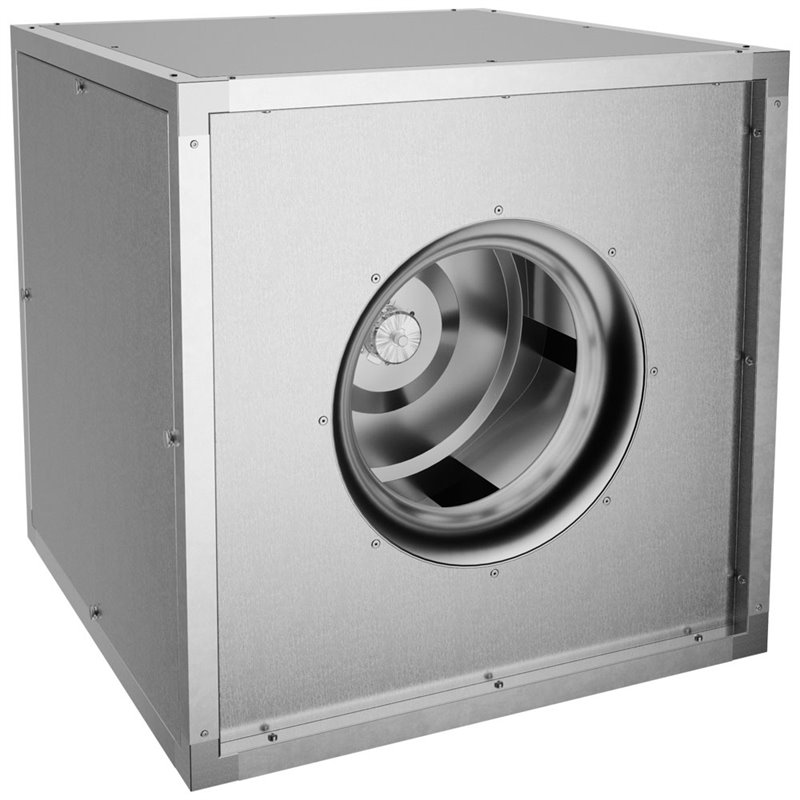

Centrifugale ventilator "Buitenluchtafvoer" met geïsoleerde behuizing - Diamond - CVX/4M

Centrifugale ventilator "Buitenluchtafvoer" met geïsoleerde behuizing is een referentie van het merk Diamond, aangeduid als model CVX/4M. Deze factsheet bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie valt onder Zuiging - Ventilatie > Extractiegroepen met gescheiden luchtdebiet > Rechtstreekse aansluiting / Eenfase > PULSE EVO. De afmetingen, vermogenssterktes, capaciteiten en andere hieronder aangegeven waarden bevatten alleen de beschikbare gegevens voor dit exacte model.

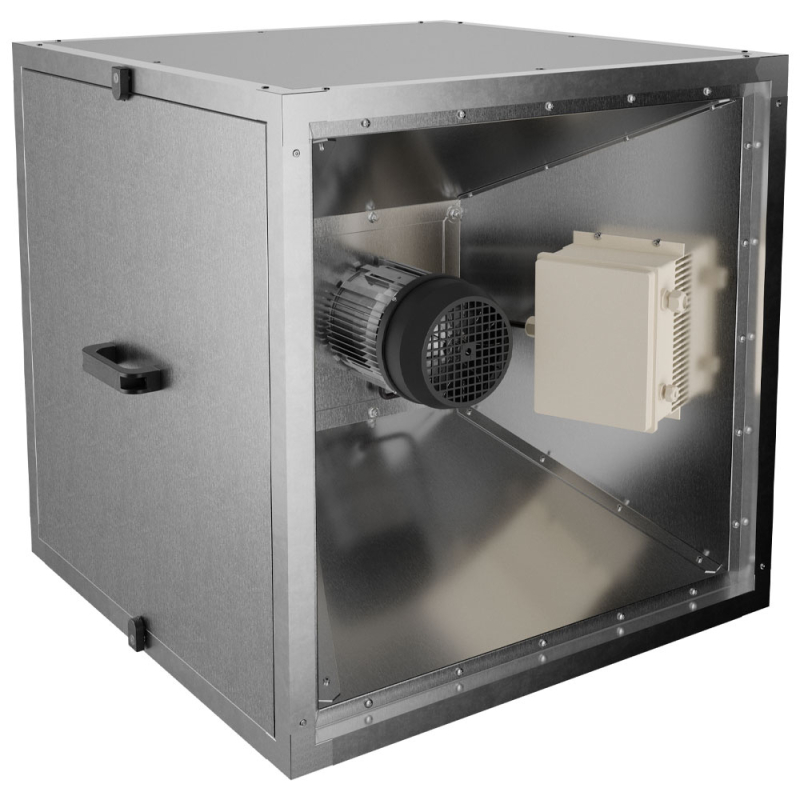

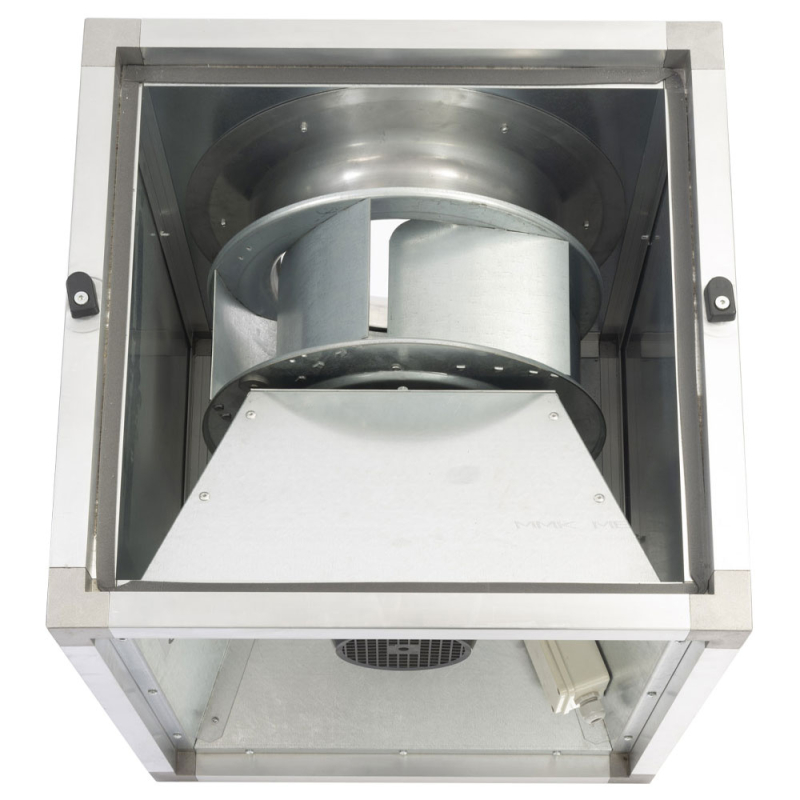

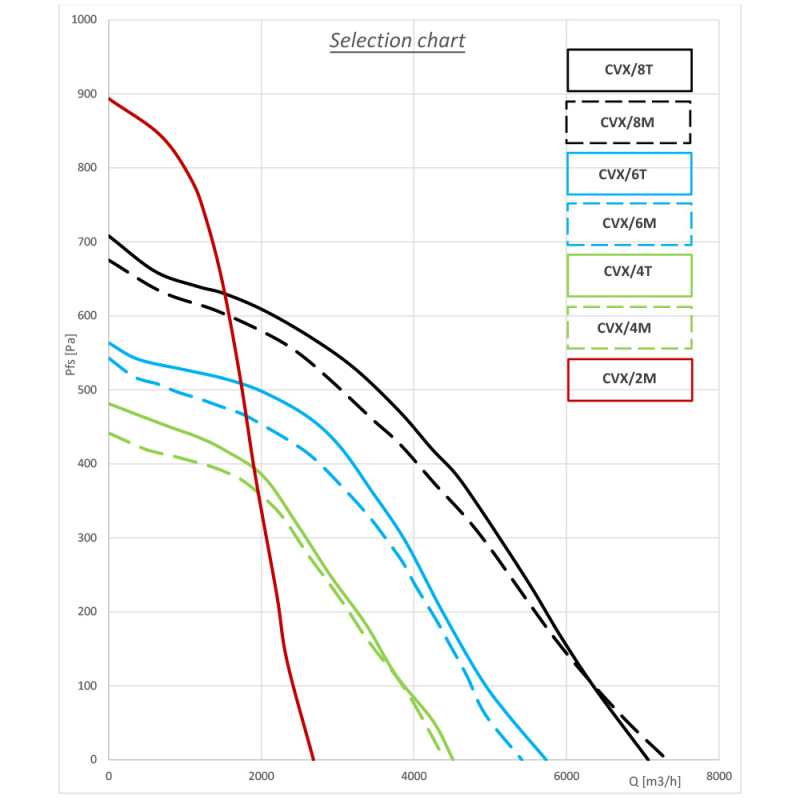

Eenfase versie. Voorgeknipte luchtingang met diameter 250 mm. Luchtdebiet: 3200 m³/h (drukval 200 Pa). Centrifugale ventilatiebehuizingen met enkele uitlaat en ingebouwde motor (gebruiks-/weerstandstemperatuur: -20° tot 110°). Aluminiumprofilen en bekleidingspanelen in gegalvaniseerde plaattype "sandwich" met akoestische isolatie van 20 mm (polyurethaanschuim). Paneel met handgreep voor toegang tot de turbine voor gemakkelijk onderhoud. Open motortoegangszone voor inspectie onderhoud. Gesloten motor, beschermingsgraad IP54, met thermische beveiliging (onder waterdichte doos). Turbine met naar achteren hellende schoepen. Conform CE-normen en Duitse norm DIN 18869 - T1 volgens VDI 2052.

Centrifugale ventilator "Buitenluchtafvoer" met geïsoleerde behuizing: referentie Diamond CVX/4M

De selectie van dit product moet gebaseerd zijn op de referentie en op de kenmerken specifiek voor deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en projectvoorbereiding zonder vervanging van de aanbevelingen in de documentatie van de fabrikant.

Voordelen

• Duidelijk geïdentificeerde referentie: model CVX/4M van het merk Diamond.
• Geverifieerde productinformatie: Eenfase versie.
• Gedocumenteerde afmetingen: 560 mm × 560 mm × 560 mm.
• Beschikbare elektrische gegevens: vermogen 0.42 kW.

Gebruik

• Controleer of de referentie CVX/4M aansluit op uw behoefte en de voorziene configuratie.
• Controleer de afmetingen, gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen met het product voor naleving van de gebruiksvoorwaarden van het exacte model.

Voor geschikt gebruik wordt aanbevolen om de installatiebeperking en aansluitingsvereisten te bevestigen op basis van de exacte waarden op deze factsheet.

Technische kenmerken

• Referentie: CVX/4M
• EAN: 5407011593630
• Familie: Rechtstreekse aansluiting / Eenfase
• Serie: Zuiging - Ventilatie
• Subserie: Extractiegroepen met gescheiden luchtdebiet
• Lijn: PULSE EVO
• Lengte: 560 mm
• Breedte: 560 mm
• Hoogte: 560 mm
• Volume: 0.39 m³
• Gewicht: 50 kg
• Elektrisch vermogen: 0.42 kW

Voor de levering en de prijs raadpleegt u de voorwaarden weergegeven voor deze referentie. Het gebruik ervan moet conform zijn aan de benaming en geverifieerde kenmerken ervan. Dit product behoort tot het merk Diamond.
