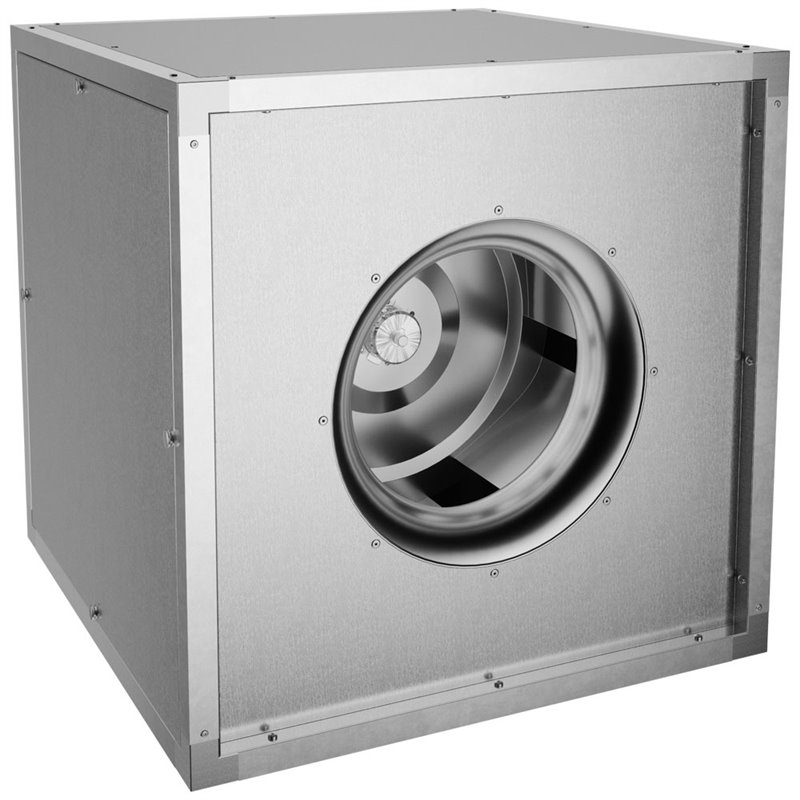

Centrifugale ventilator "Luchtafvoer apart" met geïsoleerde behuizing - Diamond - CVX/2M

Centrifugale ventilator "Luchtafvoer apart" met geïsoleerde behuizing is een referentie van het merk Diamond, aangeduid met model CVX/2M. Dit blad bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie valt onder Afzuiging - Ventilatie > Extractiegroepen met gescheiden luchtstroom > Directe aansluiting / Eenfasig > PULSE EVO. De onderstaande afmetingen, vermogens, capaciteiten en andere waarden bevatten uitsluitend de beschikbare gegevens voor dit exacte model.

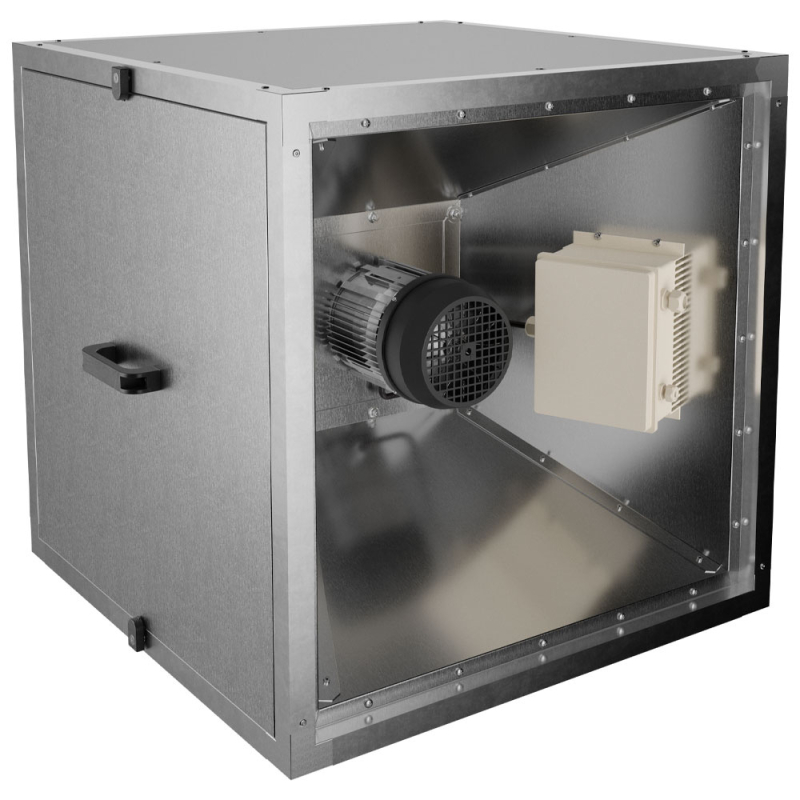

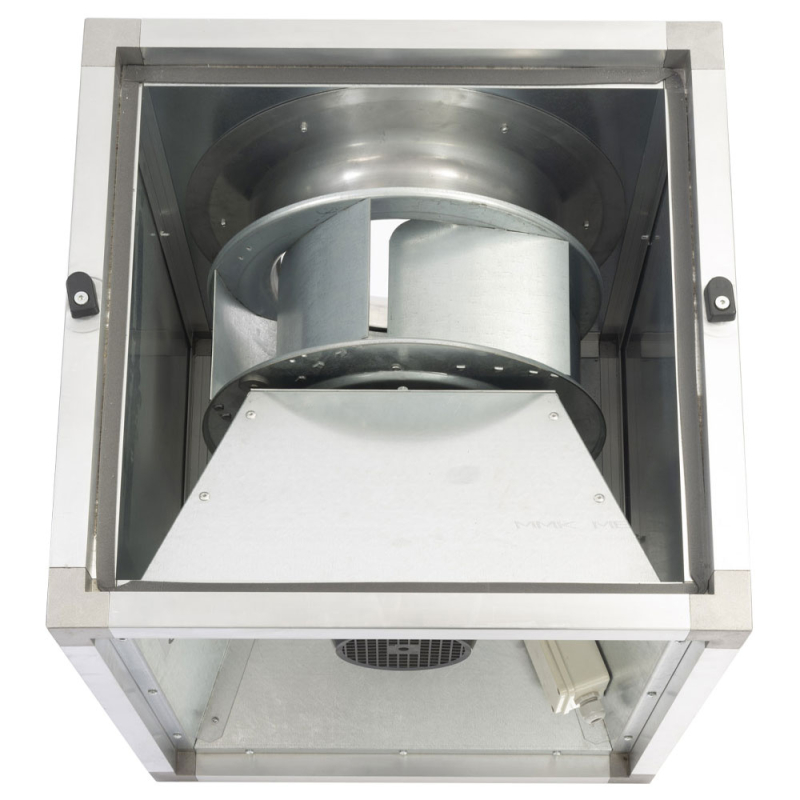

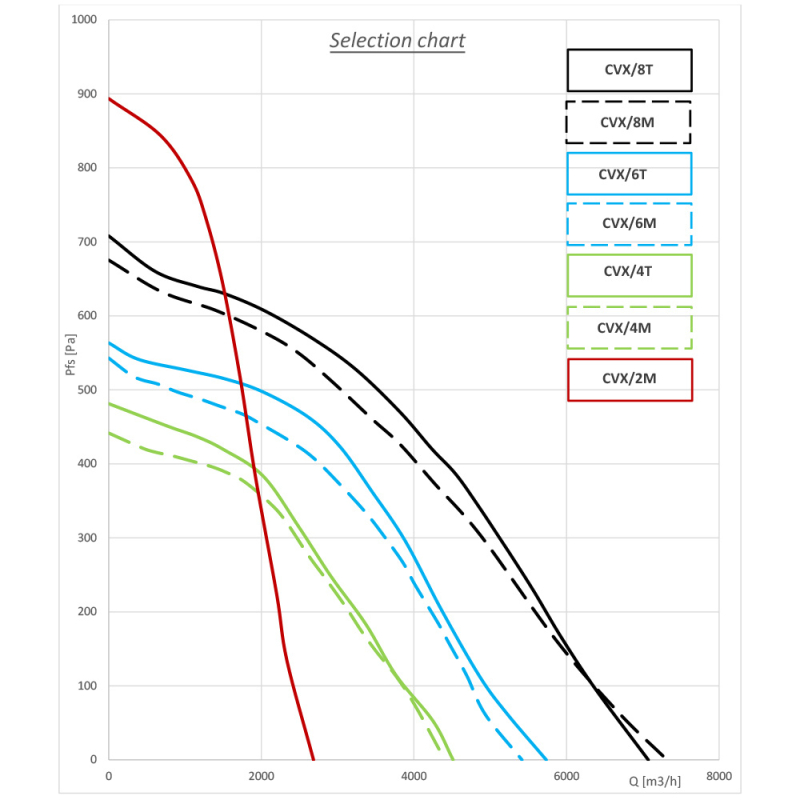

Eenfasige versie. Luchtinlaatopening met voorgesneden diameter 250 mm. Debiet: 2200 m³/h (drukval 200 Pa). Centrifugale ventilatiebehuizing met enkele schoepenrad met ingebouwde motor (gebruiks-/temperatuurbestendigheid: -20°C tot 110°C). Aluminium profielen en behuizingspanelen van gegalvaniseerd plaatwerk type "sandwich" met akoestische isolatie van 20 mm (polyurethaan-schuim). Paneel met handgreep voor toegang tot het schoepenrad voor gemakkelijk onderhoud. Motortoegangszone open voor inspectie. Gesloten motor, beschermingsgraad IP54, met thermische beveiliging (onder dichte doos). Schoepenrad met naar achteren hellende schoepen. Conform CE-normen en Duitse norm DIN 18869 - T1 volgens VDI 2052.

Centrifugale ventilator "Luchtafvoer apart" met geïsoleerde behuizing: referentie Diamond CVX/2M

De selectie van dit product moet worden gebaseerd op de referentie en op de karakteristieken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en projectvoorbereiding zonder de aanbevelingen in de fabricagedocumentatie te vervangen.

Voordelen

• Duidelijk geïdentificeerde referentie: model CVX/2M van het merk Diamond.
• Geverifieerde productinformatie: Eenfasige versie.
• Gedocumenteerde afmetingen: 500 mm × 500 mm × 500 mm.
• Beschikbare elektrische gegevens: vermogen 0,55 kW.

Gebruik

• Controleer of de referentie CVX/2M overeenkomt met de vereisten en de voorziene configuratie.
• Controleer de afmetingen, het gewicht en de beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen die bij het product horen om de gebruiksvoorwaarden van het exacte model na te leven.

Voor correct gebruik wordt aanbevolen de installatievoorwaarden en aansluitingsvereisten te bevestigen op basis van de exacte waarden op dit blad.

Technische gegevens

• Referentie: CVX/2M
• EAN: 5407011593623
• Familie: Directe aansluiting / Eenfasig
• Reeks: Afzuiging - Ventilatie
• Subreeks: Extractiegroepen met gescheiden luchtstroom
• Lijn: PULSE EVO
• Lengte: 500 mm
• Breedte: 500 mm
• Hoogte: 500 mm
• Volume: 0,36 m³
• Gewicht: 40 kg
• Elektrisch vermogen: 0,55 kW

Voor levering en prijs raadpleegt u de voorwaarden die voor deze referentie worden weergegeven. Het gebruik ervan moet conform blijven aan de aanduiding en geverifieerde karakteristieken. Dit product behoort tot het merk Diamond.
