RVS vloergoot 300x300, horizontale afvoer - Diamond - GS33-N

Roestvrijstalen vloerafvoer 300x300, horizontale uitlaat is een referentie van het merk Diamond, aangeduid met model GS33-N. Dit gegevensblad bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie behoort tot Roestvrijstalen meubilair - Hygiëne > Vloerafvoeren > Gelast > STAINLESS STEEL. De afmetingen, capaciteiten en overige waarden hieronder geven alleen de beschikbare gegevens voor dit exacte model weer.

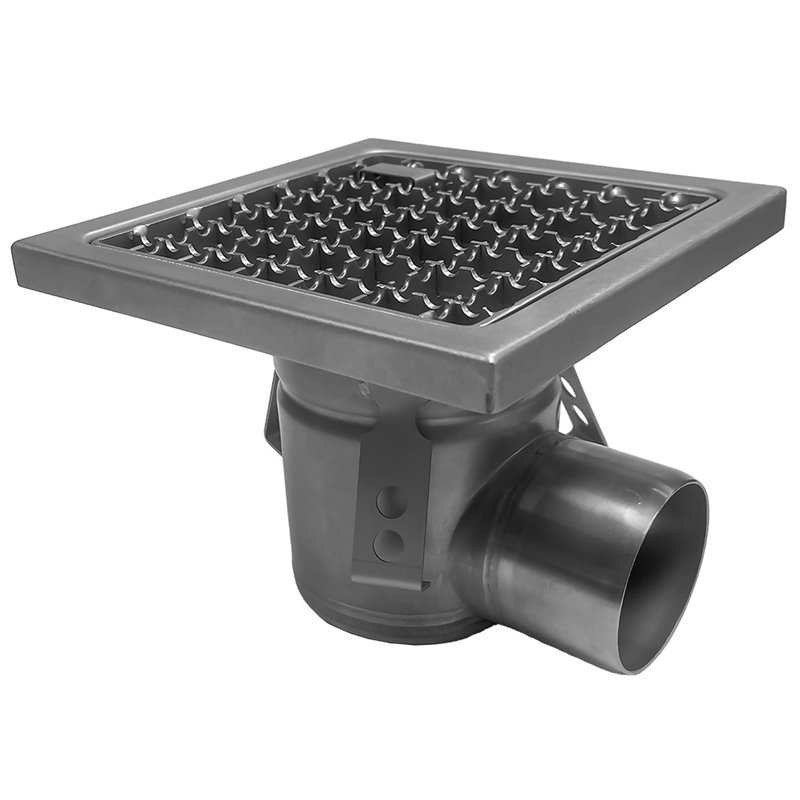

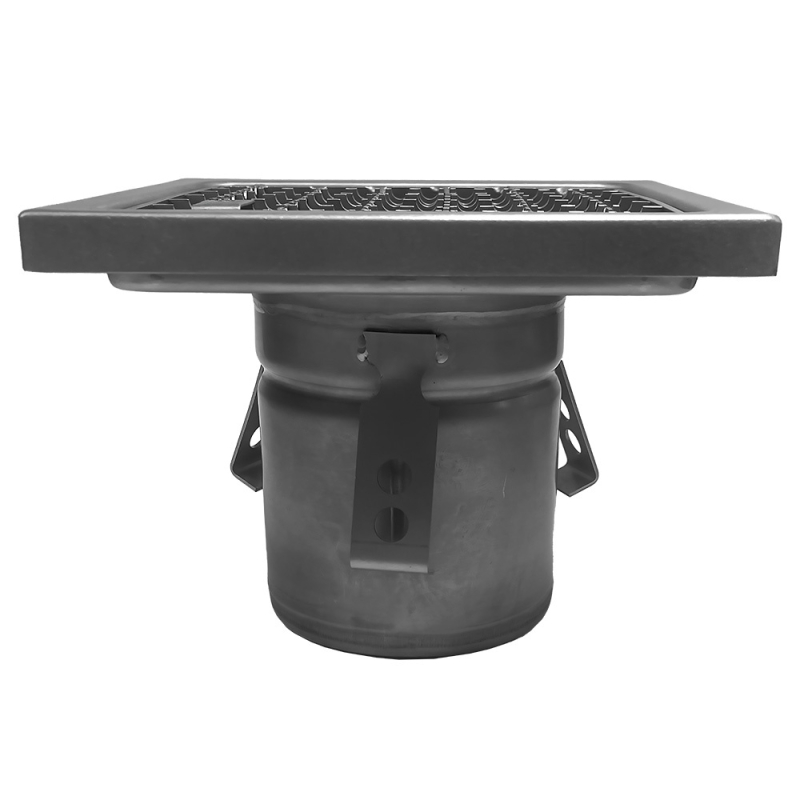

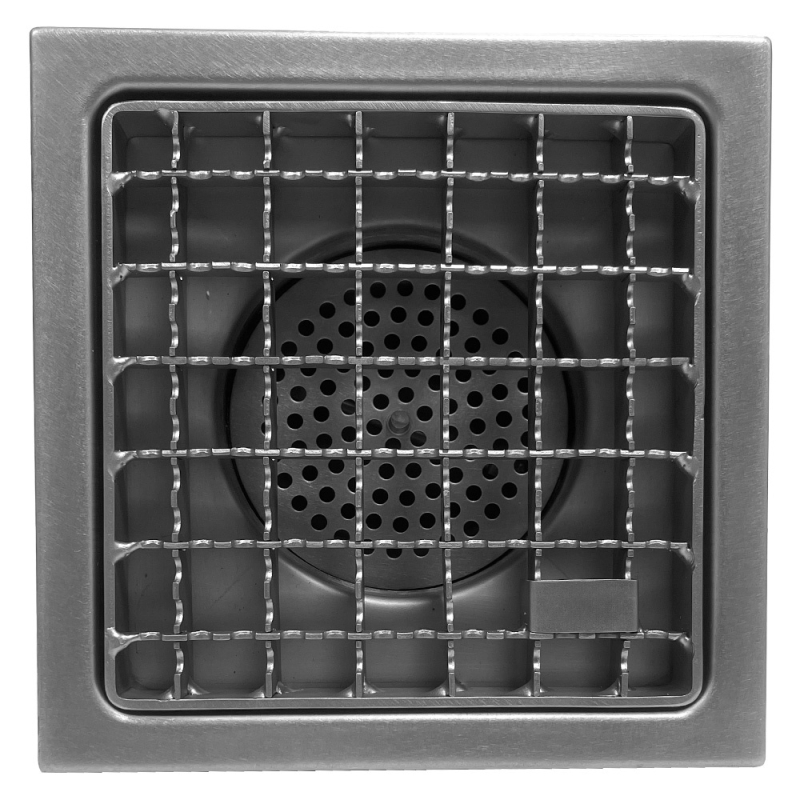

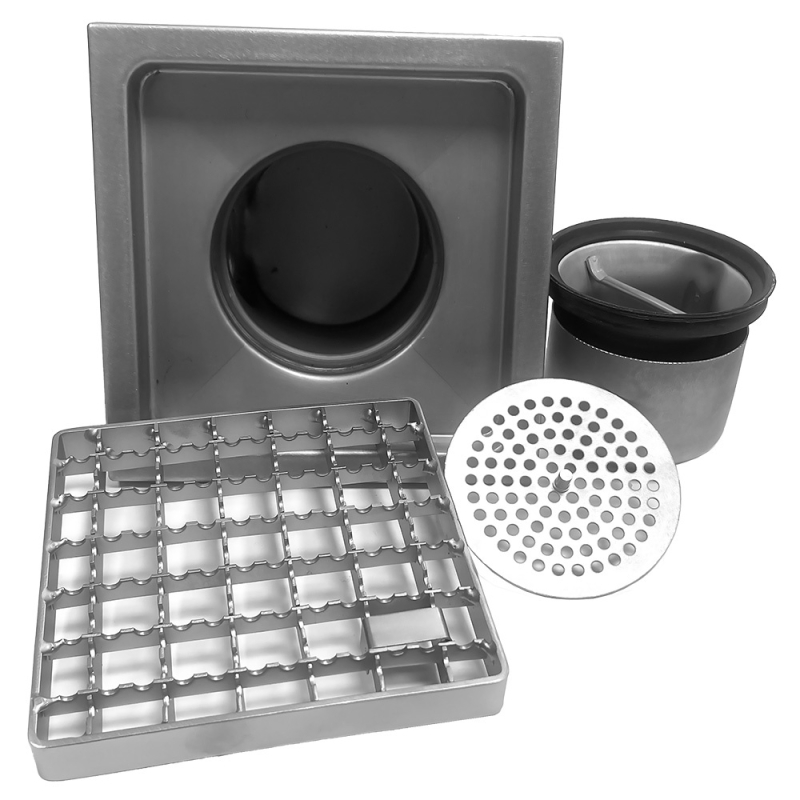

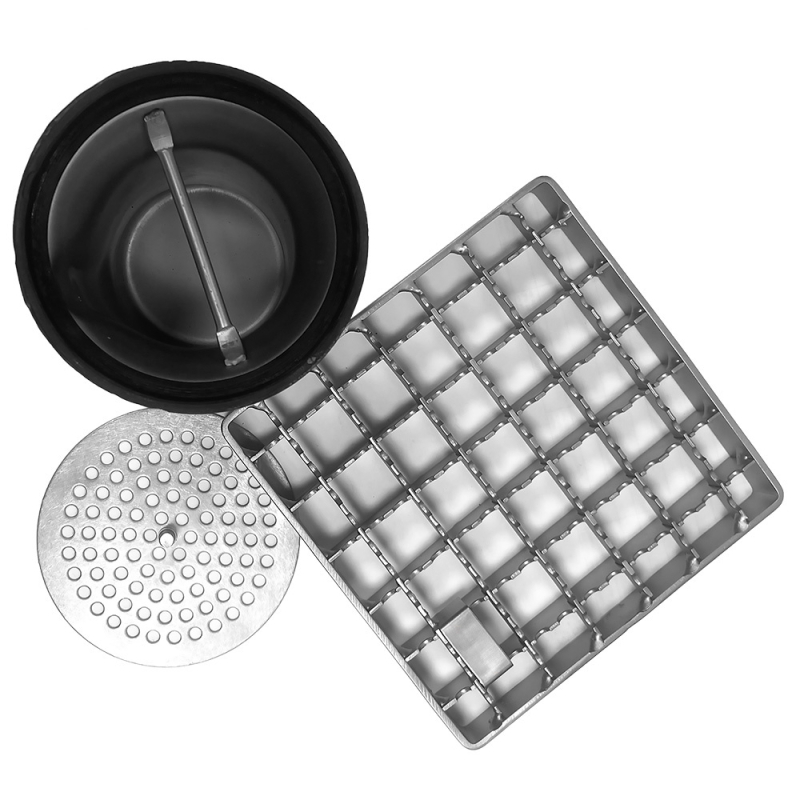

Materiaal: roestvrijstaal AISI304 (1.4301), plaatdikte 2 mm. Hygiënisch rond lichaam diameter 110 mm, het ronde lichaam is zonder voeg gestanst en heeft afgeronde hoeken ter hoogte van de bodemplaat. De omtrekrand is versterkt met een massieve roestvrijstalen balk tegen mechanische en thermische belasting volgens EHEDG. Het afvoerlichaam en het sifon zijn zodanig ontworpen dat er geen water stagneert in het afvoerlichaam, maar alleen in het sifon volgens EHEDG. Debiet vloerafvoer 1 l/s, met zeef. Sifon gepositioneerd in het centrum van het afvoerlichaam met horizontale uitlaat DN75, roosters van gegoten staal a/s, klasse L15kN volgens EN1254. Afwerking door onderdompeling en passivering.

Roestvrijstalen vloerafvoer 300x300, horizontale uitlaat: referentie Diamond GS33-N

De selectie van dit product moet gebaseerd zijn op de referentie en de kenmerken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en voorbereiding van het project zonder de aanbevelingen in de documentatie van de fabrikant te vervangen.

Voordelen

• Duidelijk geïdentificeerde referentie: model GS33-N van het merk Diamond.
• Geverifieerde productinformatie: Materiaal roestvrijstaal AISI304 (1.4301), plaatdikte 2 mm.
• Gedocumenteerde afmetingen: 305 mm × 306 mm × 194 mm.

Toepassing

• Controleer of referentie GS33-N overeenkomt met uw behoefte en geplande configuratie.
• Controleer de afmetingen, het gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en instructies die bij het product horen om de gebruiksvoorwaarden van het exacte model in acht te nemen.

Voor passend gebruik wordt aanbevolen om de vereisten voor plaatsing en aansluiting te bevestigen op basis van de exacte waarden op dit gegevensblad.

Technische gegevens

• Referentie: GS33-N
• Familie: Gelast
• Lijn: Roestvrijstalen meubilair - Hygiëne
• Sublijn: Vloerafvoeren
• Subfamilie: STAINLESS STEEL
• Lengte: 305 mm
• Breedte: 306 mm
• Hoogte: 194 mm
• Volume: 0.01 m³
• Gewicht: 11 kg

Voor levering en prijs, raadpleeg de voorwaarden die voor deze referentie gelden. Het gebruik moet conform de aanduiding en geverifieerde kenmerken blijven. Dit product is van het merk Diamond.
