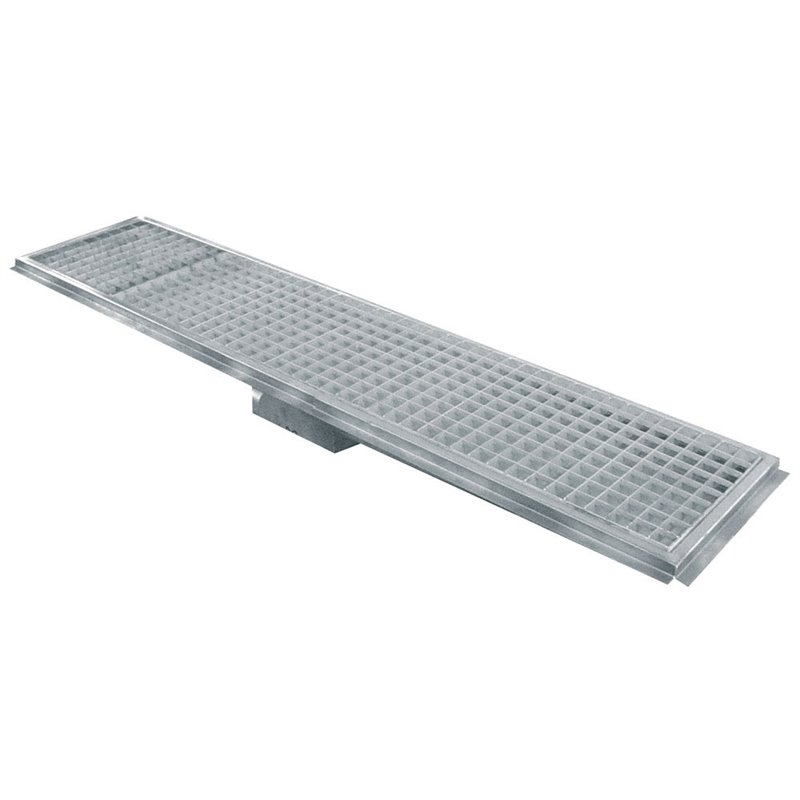

RVS vloergoot 1500x300, horizontale afvoer - Diamond - GS153-H

Vloerafvoer roestvrij staal 1500x300, horizontale uitlaat is een referentie van het merk Diamond, aangeduid met model GS153-H. Deze fiche bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie valt onder Meubilair roestvrij staal - Hygiëne > Vloerafvoeren > Gelast > STAINLESS STEEL. De afmetingen, vermogens, capaciteiten en andere hieronder aangegeven waarden bevatten alleen de gegevens die beschikbaar zijn voor dit exacte model.

Materiaal roestvrij staal AISI304 (1.4301), plaatdikte 2mm. Hygiënisch rond lichaam diameter 110mm, het ronde lichaam is zonder voegverbinding uitgediept en beschikt over afgeronde hoeken ter hoogte van de bodemplaat. De omtrekbovenzijde is versterkt met een massieve roestvrij stalen staaf tegen mechanische en thermische belasting volgens EHEDG. Het afvoerlichaam en de sifon zijn zodanig ontworpen dat er geen stagnerend water in het afvoerlichaam aanwezig is, maar alleen in de sifon volgens EHEDG. Debiet vloerafvoer 1 l/s, met zeef. Sifon gepositioneerd in het centrum van het afvoerlichaam met horizontale uitlaat DN75, roosterhekwerk a/s, klasse L15kN volgens EN1254. Afwerking ondergedompeld gemordanceerd en gepassiveerd.

Vloerafvoer roestvrij staal 1500x300, horizontale uitlaat: referentie Diamond GS153-H

De selectie van dit product dient gebaseerd te zijn op zijn referentie en op de karakteristieken van deze versie. De onderstaande informatie faciliteert de vergelijking en voorbereiding van het project zonder vervanging van de aanbevelingen in de fabricagedocumentatie.

Voordelen

• Duidelijk geïdentificeerde referentie: model GS153-H van het merk Diamond.
• Geverifieerde productinformatie: Materiaal roestvrij staal AISI304 (1.4301), plaatdikte 2mm.

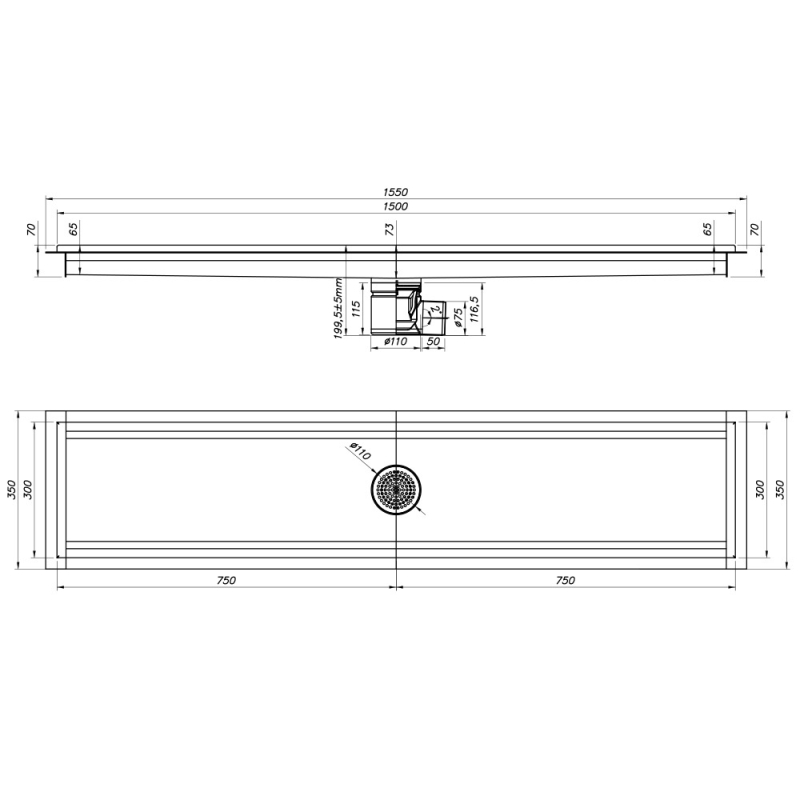

• Gedocumenteerde inbouwmaten: 1500 mm × 300 mm × 200 mm.

Gebruik

• Controleer dat de referentie GS153-H overeenkomt met de behoefte en de voorziene configuratie.
• Controleer de afmetingen, het gewicht en de beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen die bij het product horen om de gebruiksvoorwaarden van het exacte model in acht te nemen.

Voor geschikt gebruik wordt aanbevolen om de plaatsingsbeperkingen en aansluitingsvereisten te bevestigen op basis van de exacte waarden op deze fiche.

Technische kenmerken

• Referentie: GS153-H
• Familie: Gelast
• Reeks: Meubilair roestvrij staal - Hygiëne
• Subreeks: Vloerafvoeren
• Subfamilie: STAINLESS STEEL
• Lengte: 1500 mm
• Breedte: 300 mm
• Hoogte: 200 mm
• Volume: 0.18 m³
• Gewicht: 26 kg

Voor de levering en de prijs kunt u de voorwaarden raadplegen die voor deze referentie worden weergegeven. Het gebruik ervan moet conform zijn aan de aanduiding en de geverifieerde kenmerken. Dit product is van het merk Diamond.
