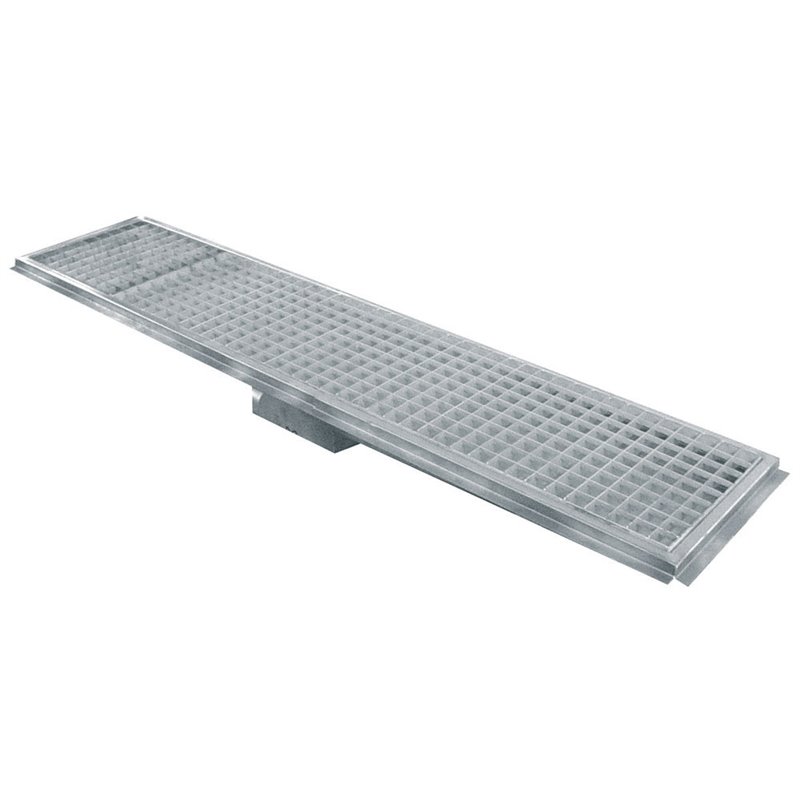

RVS vloergoot 1200x300, horizontale afvoer - Diamond - GS123-H

Vloerafvoer rvs 1200x300, horizontale uitgang is een referentie van het merk Diamond, aangeduid met model GS123-H. Deze fiche bevat de geverifieerde informatie die nodig is voor nauwkeurige herkenning van het product.

Deze referentie valt onder Rvs-meubilair - Hygiëne > Vloerafvoeren > Gelast > STAINLESS STEEL. De hierna vermelde afmetingen, vermogens, capaciteiten en overige waarden geven uitsluitend de beschikbare gegevens voor dit exacte model weer.

Materiaal roestvrij staal AISI304 (1.4301), plaatdikte 2mm. Hygiënisch rond lichaam diameter 110mm, het rond lichaam is zonder voeg gedeukt en voorzien van afgeronde hoeken ter hoogte van de bodemplaat. De omtrek van de bovenkant is versterkt met een massieve rvs-staaf tegen mechanische en thermische belasting volgens EHEDG. Het lichaam van de putdeksel en de sifon zijn zodanig ontworpen dat er geen stilstaand water in het lichaam van de putdeksel is, maar uitsluitend in de sifon volgens EHEDG. Debiet vloerafvoer 1 l/s, met zeef. Sifon geplaatst in het midden van het lichaam met horizontale uitgang DN75, rasterhekrooster a/s, klasse L15kN volgens EN1254. Afwerking geetst door onderdompeling en gepasiveerd.

Vloerafvoer rvs 1200x300, horizontale uitgang: referentie Diamond GS123-H

De selectie van dit product moet gebaseerd zijn op zijn referentie en op de kenmerken die specifiek voor deze versie gelden. De onderstaande informatie vergemakkelijkt de vergelijking en voorbereiding van het project zonder vervanging van de aanbevelingen in de documentatie van de fabrikant.

Voordelen

• Duidelijk geïdentificeerde referentie: model GS123-H van het merk Diamond.
• Geverifieerde productinformatie: Materiaal roestvrij staal AISI304 (1.4301), plaatdikte 2mm.

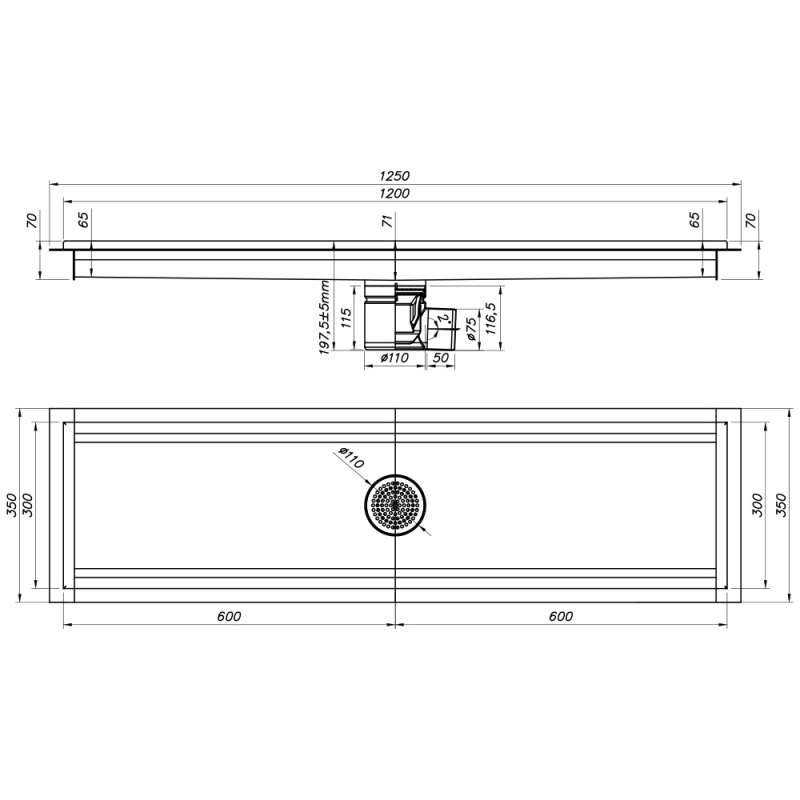

• Gedocumenteerde afmetingen: 1200 mm × 300 mm × 197 mm.

Gebruik

• Controleer dat referentie GS123-H overeenkomt met de benodigde en geplande configuratie.
• Controleer de afmetingen, het gewicht en de beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen bij het product om de gebruiksvoorwaarden van het exacte model na te leven.

Voor passend gebruik wordt aanbevolen de beperkingen voor plaatsing en aansluiting te bevestigen op basis van de exacte waarden op deze fiche.

Technische kenmerken

• Referentie: GS123-H
• Familie: Gelast
• Range: Rvs-meubilair - Hygiëne
• Subrange: Vloerafvoeren
• Onderfamilie: STAINLESS STEEL
• Lengte: 1200 mm
• Breedte: 300 mm
• Hoogte: 197 mm
• Volume: 0.15 m³
• Gewicht: 21 kg

Voor levering en prijs raadpleegt u de voorwaarden die voor deze referentie worden weergegeven. Het gebruik moet conform zijn aan de aanduiding en geverifieerde kenmerken. Dit product behoort tot het merk Diamond.
