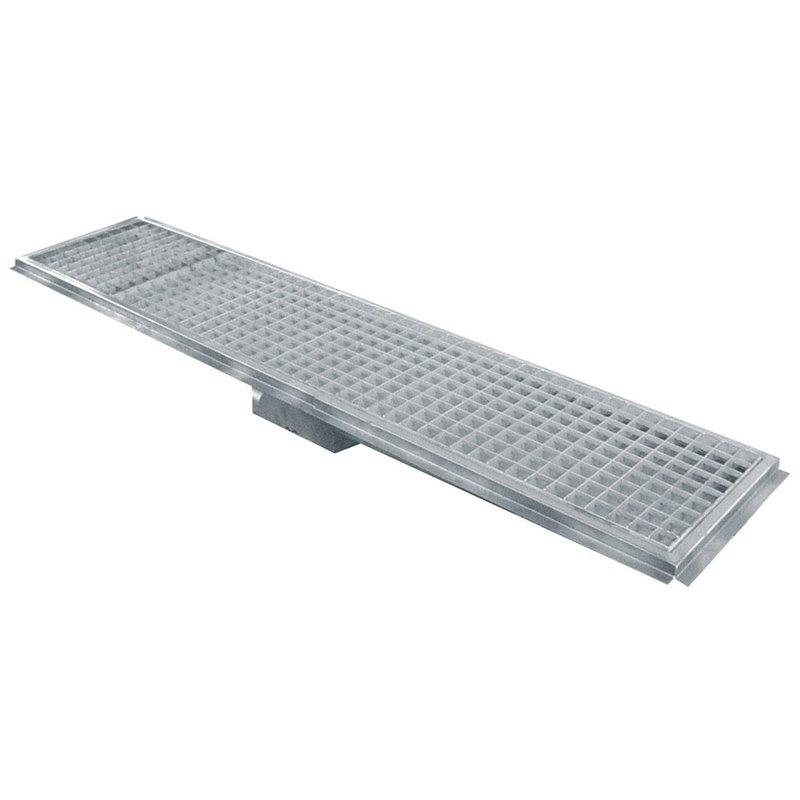

RVS vloergoot 900x300, horizontale afvoer - Diamond - GS93-H

Vloerafvoer rvs 900x300, horizontale uitlaat is een referentie van het merk Diamond, geïdentificeerd onder het model GS93-H. Deze fiche bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie maakt deel uit van Roestvrijstalen meubilair - Hygiëne > Vloerafvoeren > Gelast > STAINLESS STEEL. De afmetingen, vermogens, capaciteiten en andere waarden hieronder geven alleen de beschikbare gegevens voor dit exacte model weer.

Materiaal roestvrij staal AISI304 (1.4301), plaatdikte 2 mm. Ronde hygiënische behuizing diameter 110 mm, de ronde behuizing is gestanst zonder afdichting en voorzien van afgeronde hoeken ter hoogte van de bodemplaat. De omtrekrand aan de bovenzijde is verstevigd met een massieve roestvrijstalen balk tegen mechanische en thermische belasting volgens EHEDG. De behuizing van de vloerafvoer en de sifon zijn zodanig ontworpen dat er geen stilstaand water in de behuizing van de vloerafvoer voorkomt, maar alleen in de sifon volgens EHEDG. Debiet vloerafvoer 1 l/s, met zeef. Sifon geplaatst in het midden van de behuizing met horizontale uitlaat DN75, roosterwerkzeef a/s, klasse L15kN volgens EN1254. Afwerking ondergedompeld gemors en gepareerd.

Vloerafvoer rvs 900x300, horizontale uitlaat : referentie Diamond GS93-H

De selectie van dit product moet gebaseerd zijn op zijn referentie en op de kenmerken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en voorbereiding van het project zonder de aanbevelingen in de fabricagedocumentatie te vervangen.

Voordelen

• Duidelijk geïdentificeerde referentie : model GS93-H van het merk Diamond.
• Geverifieerde productinformatie : Materiaal roestvrij staal AISI304 (1.4301), plaatdikte 2 mm.

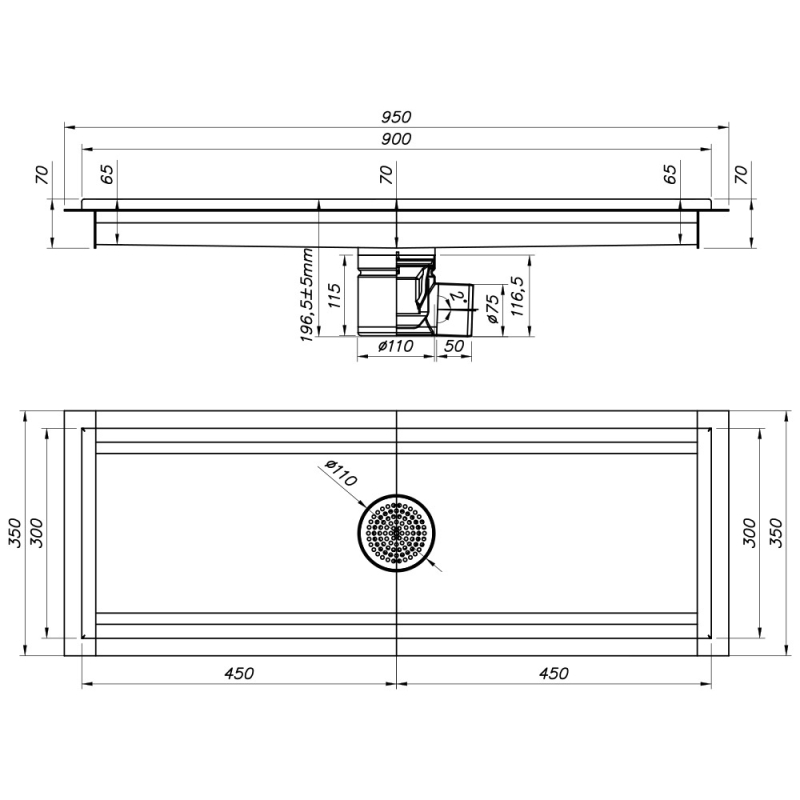

• Gedocumenteerde afmetingen : 900 mm × 300 mm × 197 mm.

Gebruik

• Controleer of de referentie GS93-H overeenkomt met de behoeften en geplande configuratie.
• Controleer de afmetingen, het gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen bij het product om de gebruiksvoorwaarden van het exacte model na te leven.

Voor passend gebruik wordt aanbevolen de implementatie- en aansluitingsbeperkingen te bevestigen op basis van de exacte waarden op deze fiche.

Technische specificaties

• Referentie : GS93-H
• Familie : Gelast
• Serie : Roestvrijstalen meubilair - Hygiëne
• Subserie : Vloerafvoeren
• Onderfamilie : STAINLESS STEEL
• Lengte : 900 mm
• Breedte : 300 mm
• Hoogte : 197 mm
• Volume : 0.11 m³
• Gewicht : 18 kg

Voor levering en prijs raadpleegt u de voorwaarden die voor deze referentie worden weergegeven. Het gebruik ervan moet in overeenstemming blijven met de aanduiding en geverifieerde kenmerken. Dit product is van het merk Diamond.
