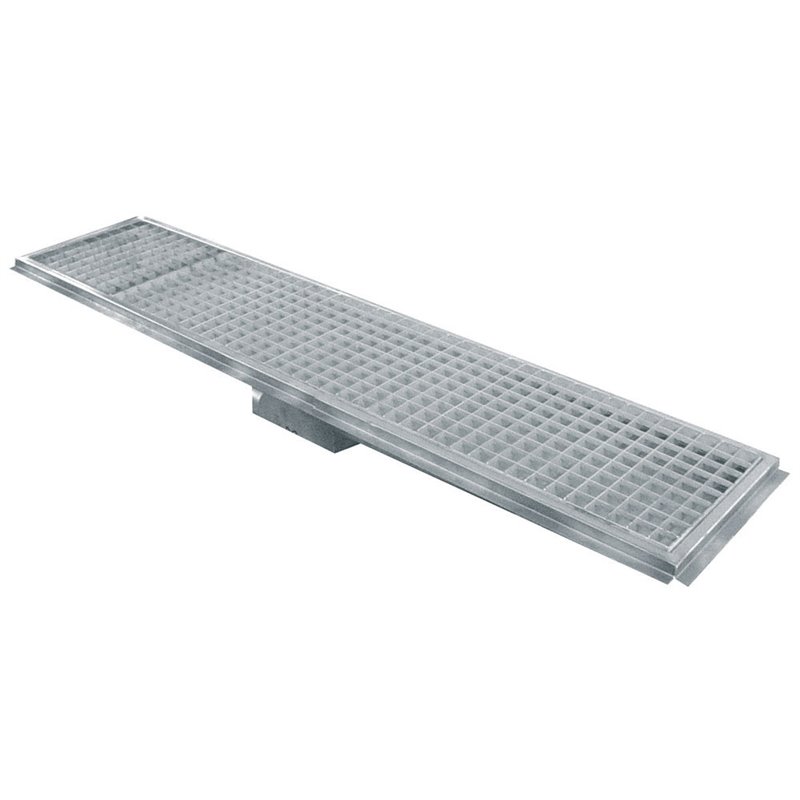

RVS vloergoot 600x300, horizontale afvoer - Diamond - GS63-H

Vloerafvoer roestvrij staal 600x300, horizontale uitlaat is een referentie van merk Diamond, aangeduid als model GS63-H. Deze fiche bevat de geverifieerde informatie die nodig is om het product nauwkeurig te herkennen.

Deze referentie maakt deel uit van Roestvrijstalen meubilair - Hygiëne > Vloerafvoeren > Gelast > STAINLESS STEEL. De onderstaande afmetingen, vermogens, capaciteiten en andere waarden bevatten uitsluitend de beschikbare gegevens voor dit exacte model.

Materiaal roestvrijstaal AISI304 (1.4301), plaatdikte 2mm. Hygiënische ronde behuizing diameter 110mm, de ronde behuizing is gelijmd zonder voeg en voorzien van afgeronde hoeken ter hoogte van de bodemplaat. De omtrek van de bovenkant is versterkt met een massieve roestvrijstalen staaf tegen mechanische en thermische belasting volgens EHEDG. De behuizing van de afvoer en de sifon zijn zodanig ontworpen dat er geen stagnerend water in de afvoerbehuizing aanwezig is, maar alleen in de sifon volgens EHEDG. Debiet vloerafvoer 1 l/s, met zeef. Sifon geplaatst in het midden van de afvoerbehuizing met horizontale uitlaat DN75, roosterhek a/s, klasse L15kN volgens EN1254. Afwerking geetst door onderdompeling en gepassiveerd.

Vloerafvoer roestvrij staal 600x300, horizontale uitlaat: referentie Diamond GS63-H

De selectie van dit product moet gebaseerd zijn op de referentie en de karakteristieken van deze versie. De onderstaande informatie vergemakkelijkt de vergelijking en voorbereiding van het project zonder vervanging van de aanbevelingen in de documentatie van de fabrikant.

Voordelen

• Duidelijk geïdentificeerde referentie: model GS63-H van merk Diamond.
• Geverifieerde productinformatie: Materiaal roestvrijstaal AISI304 (1.4301), plaatdikte 2mm.

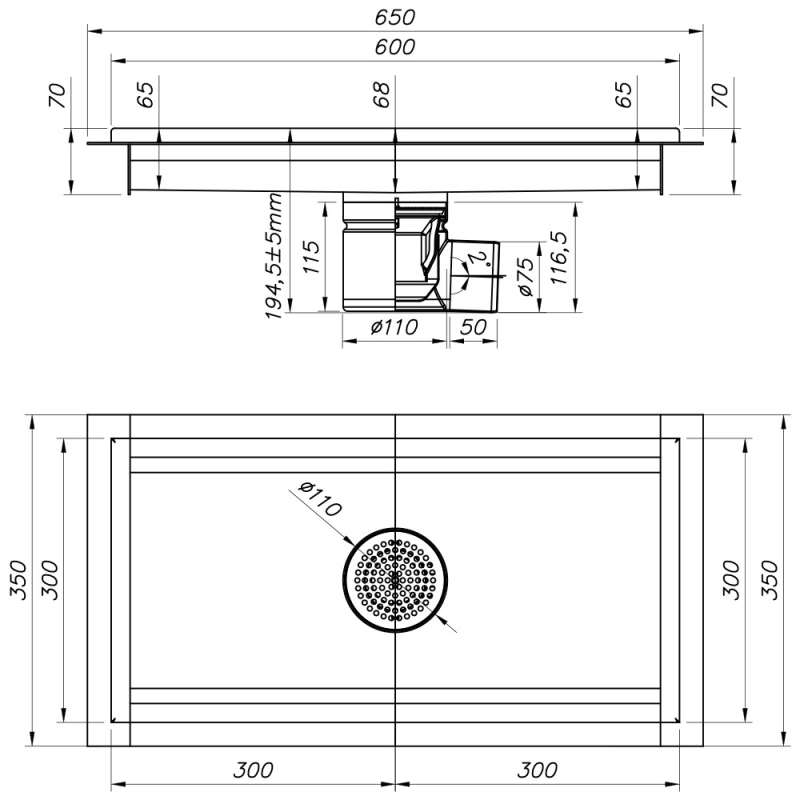

• Gedocumenteerde afmetingen: 600 mm × 300 mm × 195 mm.

Gebruik

• Controleer dat referentie GS63-H overeenkomt met de behoeften en geplande configuratie.
• Controleer de afmetingen, het gewicht en beschikbare aansluitingen vóór installatie of integratie.
• Raadpleeg de documenten en aanwijzingen bij het product voor naleving van de gebruiksvoorwaarden van het exacte model.

Voor passend gebruik wordt aanbevolen de beperkingen van plaatsing en aansluiting aan de hand van de exacte waarden op deze fiche te bevestigen.

Technische kenmerken

• Referentie: GS63-H
• Familie: Gelast
• Lijn: Roestvrijstalen meubilair - Hygiëne
• Sublijn: Vloerafvoeren
• Subfamilie: STAINLESS STEEL
• Lengte: 600 mm
• Breedte: 300 mm
• Hoogte: 195 mm
• Volume: 0.06 m³
• Gewicht: 13 kg

Voor levering en prijs raadpleegt u de voorwaarden die voor deze referentie gelden. Het gebruik moet conform blijven aan de aanduiding en geverifieerde kenmerken. Dit product behoort tot merk Diamond.
